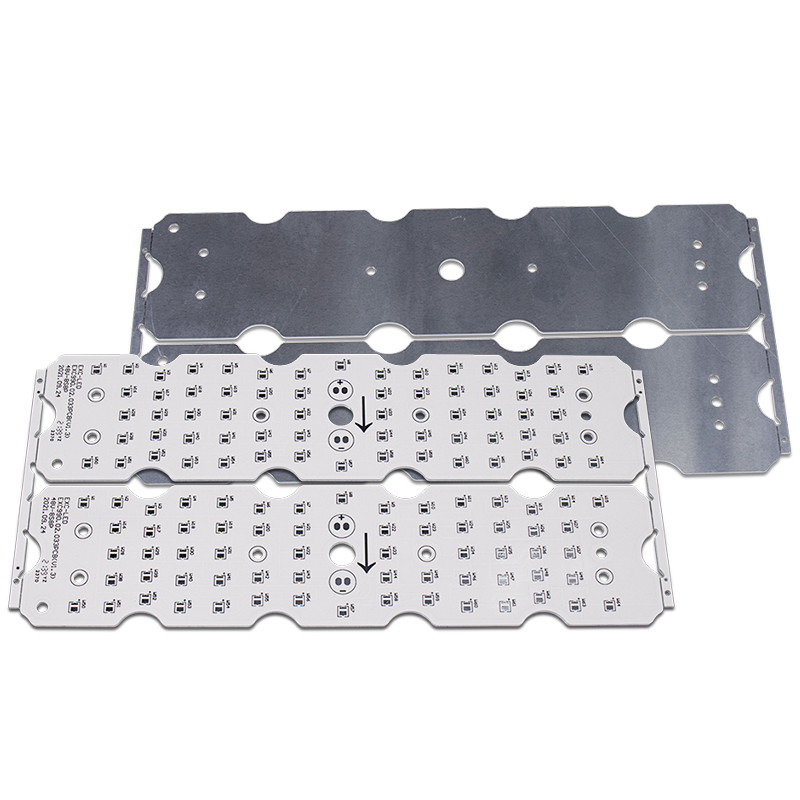

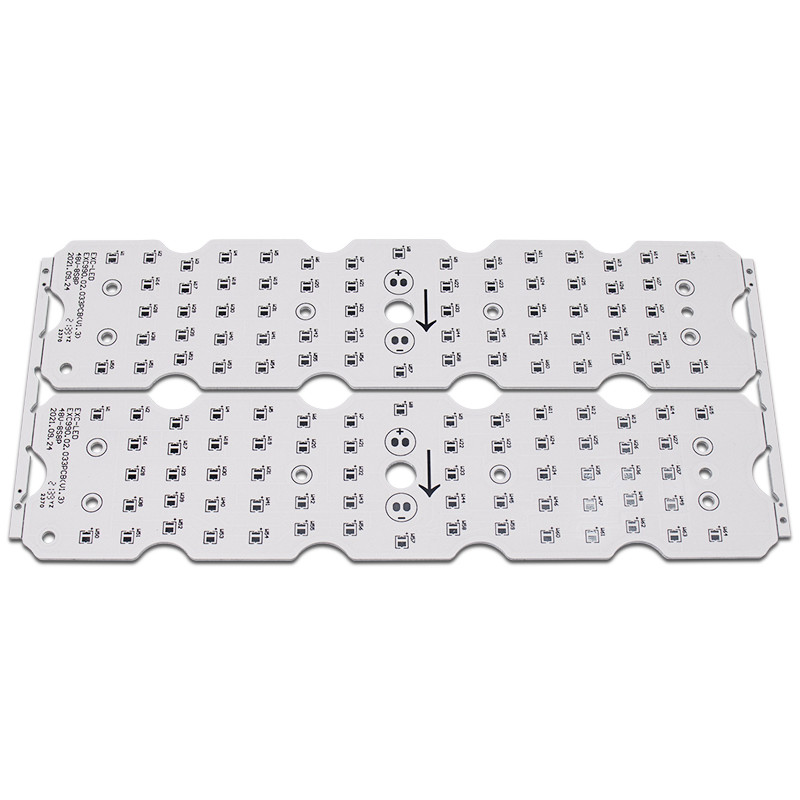

Geleide van de de Bolbestuurder van de Buis Lichte Kring PCB Geleide Geleide PCB van Pcb Design High Macht
1. Inleiding
Als een soort enig-opgeruimde Aluminiumpcb, wordt LEIDENE PCB wijd gebruikt in straatlantaarns, LEIDENE lampen, en huishoudenlampen.
2. Materiaal: Aluminium-basis PCB
Punt | Eenheid | Specificatie | Beproevingsomstandigheid | |
Isolatiedikte | um |
Maximum Min |
200 60 |
— |
Soldeerselweerstand (288℃) | Seconde. | Min | 600 | Ipc-tm-650 2.4.13.1 |
Thermische schok | 288℃10“ /cycle | Min | 6 keer | Ipc-tm-650 2.4.13.1 |
Schilsterkte (Normale status) | lb/in | Min | 9 | Ipc-tm-650 2.4.8 |
Analysevoltage | V/mil | 750 | Ipc-tm-650 2.5.6 | |
Volumeweerstandsvermogen (Normale status>E+14) | Ω · cm | 1.8*1015 | Ipc-tm-650 2.5.17.1 | |
Oppervlakteweerstandsvermogen (Normale status>E+12) | Ω | — | 3.5*1014 | Ipc-tm-650 2.5.17.1 |
Diëlektrische constante 1 Mhz Normale status 1 GHz Normale status |
— |
5.6 5.3 |
Ipc-tm-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Dissipatieconstante 1 Mhz Normale status 1 GHz Normale status |
0,013 0,010 |
Ipc-tm-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Waterabsorptie | % | 0,2 | Ipc-tm-650 2.6.2.1 | |
Warmtegeleidingsvermogen (slechts gemeten op isolatielaag) |
W/m℃ | 1.0 | Astm-E1461 | |
Brandbaarheid | 94V-0 | Pas | Ipc-tm-650 2.3.9 | |
Tg | ℃ | 100 | Ipc-tm-650 2.4.24 | |
Td | ℃ | 410 | TBD (5wt% verlies) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Vergelijkende Volgende Index) | V | >600 (PLC=0) | UL746E DSR |
3. Certificatie: UL, ROHS, Bereik, ISO
4. Gebruikswaaier: Het aansteken, Automobiel elektronisch materiaal, Voeding, Elektronische controle, Computerapparatuur, Communicatie elektronika enz.
5. Welke tentoonstellingen wij binnen hebben deelgenomen?
De Tentoonstelling van New Delhi, de Elektronische Tentoonstelling van Moskou, enz.
6. Onze Diensten
1. Snelle reactie
2. Redelijke die prijs op goede kwaliteit wordt gebaseerd
3. Verleen one-stop dienst (componenten, OEM)
4. Overvloedige inventaris & Gebruikelijke materiële voorbereiding
7. Betalingswijze:
T/T, Paypal, creditcard, Western Union, enz.
Structuur van Aluminiumpcb
De Laag van het kringskoper
De laag die van het kringskoper (gewoonlijk elektrolytische koperfolie gebruiken) wordt geëtst om een gedrukte kring te vormen, die wordt gebruikt om de assemblage en de verbinding van het apparaat te realiseren. Vergeleken met traditionele Fr-4, met dezelfde dikte en dezelfde lijnbreedte, kan het aluminiumsubstraat een hogere stroom dragen.
Het isoleren Laag
De het isoleren laag is de kerntechnologie van het aluminiumsubstraat, dat hoofdzakelijk de functies van het plakken, isolatie en hittegeleiding speelt. De aluminiumsubstraat het isoleren laag is de grootste thermische barrière in de structuur van de machtsmodule. Beter het warmtegeleidingsvermogen van de het isoleren laag die, moet gunstiger het de hitte tijdens de verrichting van het apparaat wordt geproduceerd, en lager uitspreiden de werkende temperatuur van het apparaat, om de machtslading van de module te verhogen, het volume te verminderen, de levensduur uit te breiden, en de machtsoutput te verhogen.
