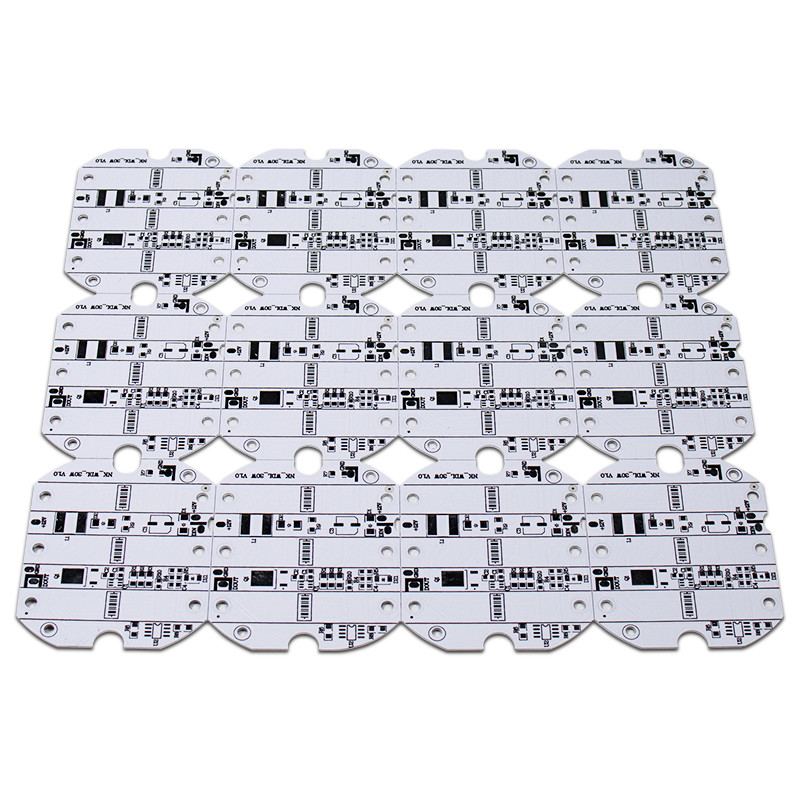

Geleide het Aluminiumpcb 2835 3030 Mcpcb van SMT OEM voor Geleide Buis Lichte PCB
Productdetails
Modelleer nr. | Hmy-808 | Aangepast | Aangepast |
Lagen | 1 ~16layers | Oorsprong | Shenzhen, China |
Grondstof | FR4, Hoge Tg FR4, Vrij Halogeen, Isola, Rogers, Aluminium | ||
Gebeëindigde Raadsdikte | 0.2~3.8mm | Koperdikte | 0.5oz ~ 6oz |
Oppervlakte het Eindigen | HASL, ENIG, OSP, Onderdompelingszilver, ImmersionTin, | Maximum gouden platerendikte | 50 micro- duim |
Silkscreenkleur | Wit, Zwart, Groen, Geel, Rood, Blauw | ||
Min spoorbreedte | 0.075mm (3mil) | Min Trace Space | 0.075mm (3mil) |
Min gebeëindigde gatengrootte | 0.1mm (4mil) voor lasergaten; 0.2mm (8mil) voor mechanische gaten | ||
Maximum gebeëindigde grootte | 600mm*900mm | Gatentolerantie | PTH: ±0.076mm (+/-3mil), NTPH: ±0.05mm (+/-2mil) |
De kleur van het soldeerselmasker | Groen, Wit, Zwart, Rood, Geel, Blauw, Mat - Zwarte, mat-Green | Impedantiecontrole | ±10% |
Het profileren van Ponsen | Het verpletteren, v-BESNOEIING, Afkanting, Ponsen | Speciale Gaten | De blinde/Begraven gaten, verzonken gaten |
Verwijzingsnorm | Ipc-a-600H Klasse 2, Klasse 3, | Certificaat | UL, ISO9001, ROHS.SGS, CQC |
Pakket | Vacuüm & Karton |
Verpakking & Levering
Verpakkingsdetails: Kartondoos met Vacuüm Antistatische zak binnenlevering.
Levertijd: 2 tot 15 dagen na storting
FAQ
Alhoewel al aluminium clads dezelfde manier werkt, d.w.z., in hittedissipatie, hebben de verschillende types individuele die kenmerken op hun ontwerp en structuur worden gebaseerd. Het volgende is de types van aluminium clads dat u zou moeten het weten.
Wanneer wij PCB van het door-gatenaluminium, de fabrikantenvulgrond en de pre-boren één enkele aluminiumlaag ontwerpen en dan het gelamineerde materiaal toepassen. Er zal een vorming van een kern van multilayer bouw na dit proces zijn. Daarna, lamineren zij de thermische materialen aan de twee kanten van de raad met thermische materialen plakkend. De definitieve aanraking impliceert het boren bij de assemblage.
Een flexibele aluminiumpcb is een onlangs op de markt gebrachte die kringsraad met een polyimidehars met ceramische filters op aankoop wordt geïntegreerd.
De essentie van de twee materialen moet isolatie, flexibiliteit (u kunt PCB verdraaien of vouwen aan om het even welke vorm en de vorm behouden), en thermische efficiency verhogen. Wat meer, hun toepassing is is rendabel aangezien u te hoeven om schakelaars of geen kabels te kopen. Het is nadelig omdat u niet het eindproduct veranderen of kunt wijzigen zodra u een specifieke vorm verwerft.
Multilayer aluminium PCBs heeft veelvoudig-laag thermaal geleidende diëlektrica. Het ontwerp vormt één of meerdere die lagen van schakelschema in diëlektrisch met het blinde vias thermisch vertegenwoordigen of signaalvias worden gevonden.
Een voordeel aan het gebruiken van multilayer IMS PCB is de ongecompliceerde en doeltreffende oplossing die zij voor warmtegeleiding in complexe producten hebben aangeboden. Tegendeel aan dat, zijn zij duur en kunnen niet gemakkelijk in hitteoverdracht in enige laagontwerpen in dienst nemen. Hun toepassing is vaak in voedingproducten.
In dit type van PCB; de het isoleren laag is een epoxyharsmateriaal. De epoxyhars zou uitstekend warmtegeleidingsvermogen moeten hebben.
Met aluminiumpcb met hoge frekwentie, heeft de het isoleren laag een polyolefin of polyimidemateriaal. Andere tijden, het kunnen geweven glasvezel tussen een epoxyhars zijn. Het doel van de materialen is de flexibiliteit van PCB te verbeteren.
