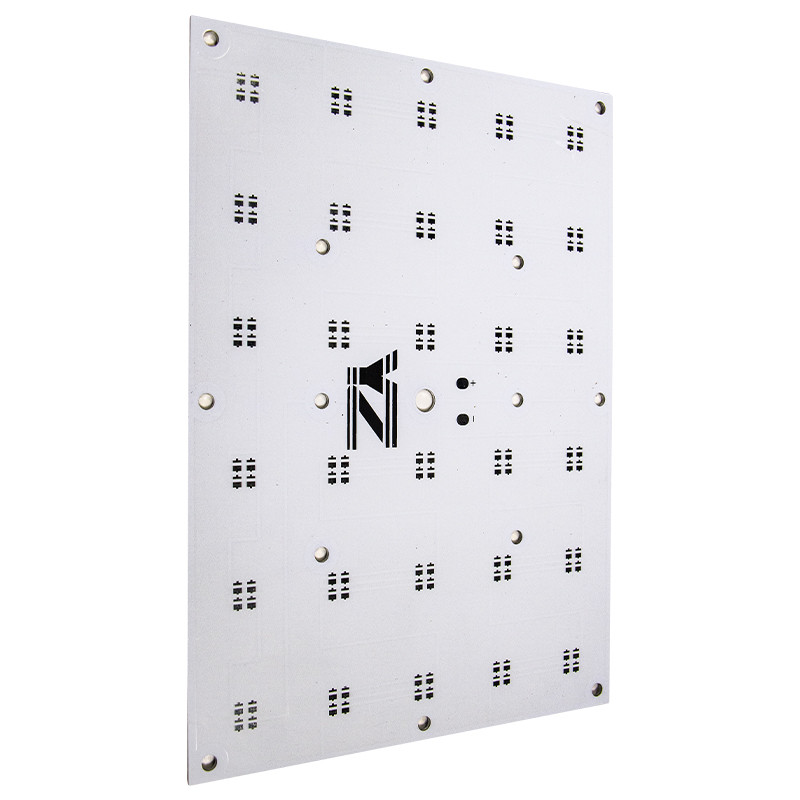

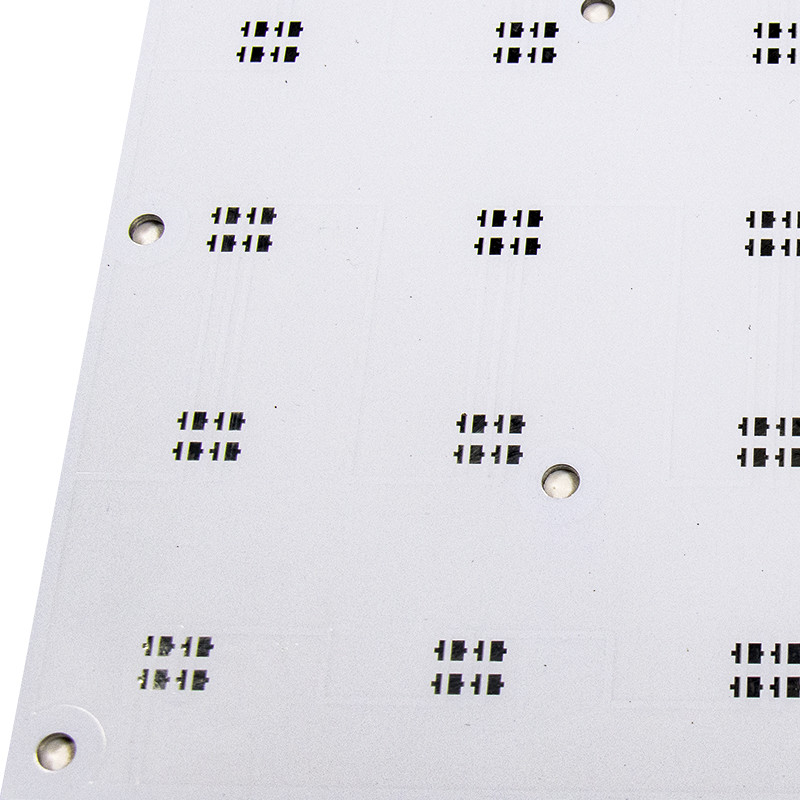

De aangepaste Raad van 3030 2835 Aluminiumpcb voor Geleide Bollichten
Van de de kringsraad van PCB van het Mcpcbaluminium geleide de bollichten groeien de modules voor licht
Aluminiumpcb die vervaardigen: Structuur van Aluminiumpcb
Het koper-beklede laminaat (CCL) is de basis van de structuur van aluminiumpcb. Het bestaat uit het aluminiummembraan, de aluminiumbasis, de diëlektrische laag, en de koperfolie. In het beeld hieronder, kunt u de structuur van het koper-beklede laminaat zien.
De laag van de koperfolie
Het Aluminium CCL heeft dezelfde laag van de koperfolie zoals dat van een ander type van CCL van PCC. Het is de doelstelling van de stroom om een groot huidig laadvermogen te verstrekken. wegens dit, die dik koper kiezen is een kring een goed besluit in de productie van aluminiumpcb.
Over het algemeen, verkiest de fabrikant de dikte tussen 1oz boven 10oz. Het is belangrijk voor het achtereind van de koperfolie om door verschillende oxydatiebehandeling te gaan. De behandeling impliceert ook chemische producten.
Eveneens, gaat de voorkant door messing plateren en het zincing. De belangrijkste reden voor voorbehandeling is de sterkte van de aluminium Gedrukte Kringsraad schil-weg te verbeteren.
Diëlektrische Laag
De volgende laag, is de diëlektrische laag. Het compromitteert van een samengesteld thermisch diëlektrisch materiaal. Dit materiaal heeft een lage thermische weerstand. Over het algemeen, heeft het een dikte die zich van 50μm tot 200μm uitstrekken. De dikte hangt van het type van de Gedrukte Kringsraad en de verbruikersvraag af.
Deze laag schijnt de aluminium Gedrukte de kerntechnologie van de Kringsraad te zijn. Het heeft dezelfde functionaliteit zoals dat van hetthermische verouderen. Voorts heeft het de capaciteit om thermische spanning evenals mechanische spanning te weerstaan.
De Laag van de aluminiumbasis
Wanneer wij de laag van de aluminiumbasis zeggen, bedoelen wij eigenlijk het aluminiumsubstraat. Dit substraat steunt alle componenten huidig op de raad. Het bindt de componenten aan de raad. Het is noodzakelijk voor dit substraat hoogst thermaal geleidend te zijn.
De basislaag moet ook geschikt voor de verschillende mechanische processen met inbegrip van knipsel, ponsen, en boring zijn.
Basismembraan
Het loon van de aluminiumbasis een belangrijke rol in de bescherming van PCB-aluminiumoppervlakte. Het zorgt ervoor dat de oppervlakte van agent ets en het schaven veilig is. Er zijn twee belangrijke soorten basismembraan, eerste gewone en tweede anti-hoge temperatuur.
Het gewone membraan weerstaat gewoonlijk temperatuur lager dan 120°C. In tegendeel, kan de anti-hoge temperatuur tot 250°C. weerstaan.
Het anti-hoge type is de beste keus voor hete luchtsoldeersel het nivelleren.
PCBA-Mogelijkheden |
|
Kant en klare PCBA |
PCB+components sourcing+assembly+package |
Assemblagedetails |
SMT en door-Gat, ISO SMT en ONDERDOMPELINGSlijnen |
Levertijd |
Prototype: 15 het werkdagen. Massaorde: 20~25 het werkdagen |
Het testen op producten |
Het vliegen Sondetest, Röntgenstraalinspectie, AOI Test, Functietest |
Hoeveelheid |
Min hoeveelheid: 1pcs. Prototype, kleine orde, massaorde, O.K. allen |
Nodig dossiers |
PCB: Gerberdossiers (CAM, PCB, PCBDOC) |
Componenten: Stuklijst (BOM-lijst) |
|
Assemblage: Oogst-n-plaats dossier |
|
PCB-Comité Grootte |
Min grootte: 0.25*0.25 duim (6*6mm) |
Maximum grootte: 20*20 duim (500*500mm) |
|
PCB-Soldeerseltype |
In water oplosbaar Soldeerseldeeg, loodvrije RoHS |
Componentendetails |
Passief neer aan grootte 0201 |
BGA en VFBGA |
|
Loodvrij Chip Carriers /CSP |
|
Tweezijdige SMT-Assemblage |
|
Fijne Hoogte aan 0.8mils |
|
De Reparatie en Reball van BGA |
|
Deelverwijdering en Vervanging |
|
Componentenpakket |
Besnoeiingsband, Buis, Spoelen, Losse Delen |
PCB-assemblageproces |
Boring-Blootstelling-Plateren-Etaching & het Ontdoen van-Ponsen-Het elektro Testen-SMT-Golf |
FAQ:
Q1. Wat nodig is voor het citaat van PCB PCBA?
A: PCB: Hoeveelheid, Gerber-dossier en Technische vereisten (het materiaal, oppervlakte beëindigt behandeling, koperdikte, raadsdikte,…)
Q2. Hoe kan ik een steekproef om uw kwaliteit te controleren ertoe brengen?
A: Na prijsbevestiging, kunt u orden voor steekproeven voor uw het testen en evaluatie plaatsen.
Q3: Hoe lang is de levertijd?
A: Voor steekproeven, zal het 5-7 het werkdagen vergen; voor bulkorders, zal het 10-15 woorddagen vergen.
