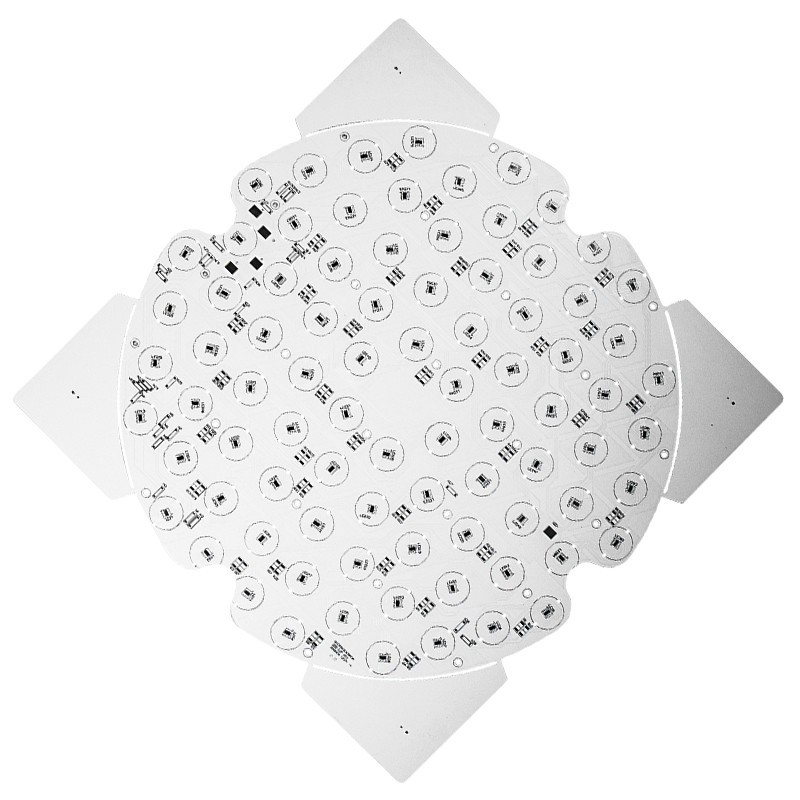

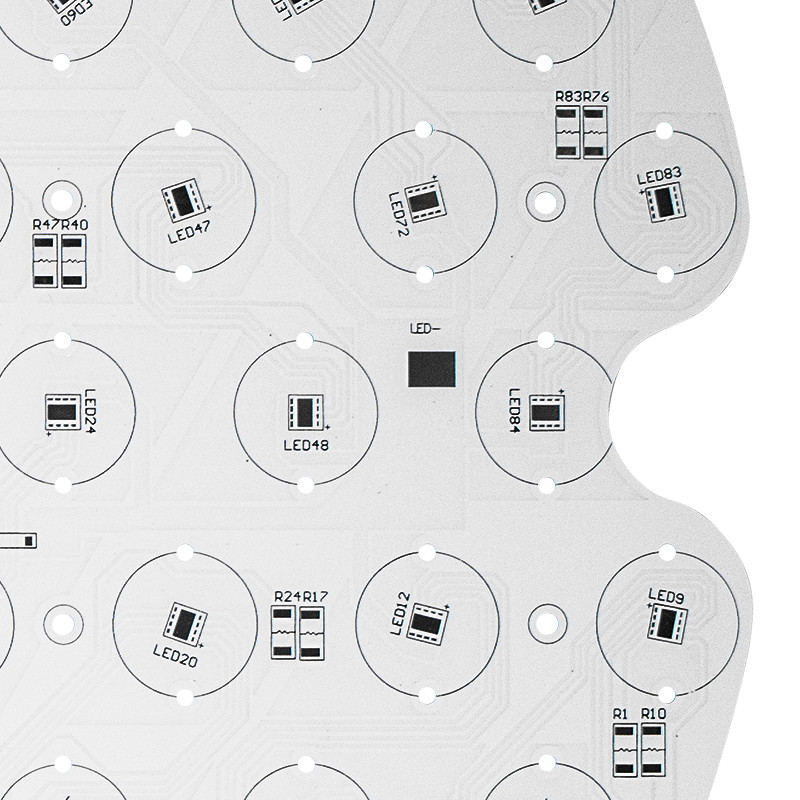

Aluminium om Vormhasl het Tweezijdige LEIDENE Wit Soldeerselmasker van PCB
Wit Soldeerselmasker en Ronde de Raadsfabrikant van PCB van het Vormaluminium
Nr. |
Punt |
Massaproduktie |
Prototype |
1 |
Lagen |
1-8 lagen |
1-36 lagen |
2 |
Max. Comité Grootte |
600*770mm (23,62 ″ *30.31 ″) |
600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 |
Max.Board Dikte |
8.5mm |
8.5mm |
4 |
Min. Raadsdikte |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
Min Inner Layer Clearance |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Min Line-breedte |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
7 |
Min Line-ruimte |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
8 |
Min.Hole Grootte |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Min geplateerde gatendikte |
20um (0.8mil) |
20um (0.8mil) |
10 |
Het gatengrootte van Min Blind /Buried |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
PTH Dia. Tolerantie |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
PTH niet Dia. Tolerantie |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
De Afwijking van de gatenpositie |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
14 |
Zware Coppe |
4oz/140μm |
6oz/175μm |
15 |
Min S/M Pitch |
0.1mm (4mil) |
0.1mm (4mil) |
Productiemoeilijkheden van Aluminium PCBs:
Het productieproces voor bijna alle-aluminium PCBs is fundamenteel hetzelfde. Hier zullen wij de belangrijkste productieprocessen, de problemen en hun oplossingen bespreken.
De koperfolie in Aluminium PCBs wordt gebruikt die is matig dikker. Als de koperfolie meer dan 3 oz nochtans is, vereist de ets breedteregeling. Als het niet volgens de vraag van het ontwerp is, zal de spoorbreedte uit tolerantie na ets zijn. Daarom zou de compensatie van de spoorbreedte nauwkeurig moeten worden ontworpen. De ets calculeert behoefte in om tijdens het productieproces worden gecontroleerd.
2: De Druk van het soldeerselmasker
wegens dikke koperfolie, is er een moeilijkheid in de druk van het soldeerselmasker van aluminiumpcb. Dit is omdat; als het spoorkoper te dik toen is zal het geëtste beeld een groot verschil tussen grondplaat hebben en van het spooroppervlakte en soldeersel de maskerdruk zal vrij moeilijk zijn. Daarom wordt de van het twee-tijd druk soldeerselmasker bij voorkeur gebruikt. De gebruikte zou olie van het soldeerselmasker van fatsoenlijke kwaliteit moeten zijn en in sommige gevallen, hars wordt het vullen gedaan eerst en dan soldeerselmasker
Het mechanische productieproces impliceert het vormen, mechanische boring, en v-noteert, enz. Welke op intern via wordt verlaten. Dit neigt om elektrosterkte te verminderen. Daarom zouden de professionele malensnijder en de elektrische malensnijder voor kleine productie van producten moeten worden gebruikt. De het boren parameters zouden moeten worden aangepast om braam te verhinderen te produceren. Dit zal uw mechanische productie bevorderen.
FAQ:
Q1. Hoe ongeveer de het Verschepen kosten?
A: De het verschepen kosten worden bepaald door de bestemming, gewicht, die grootte van de goederen inpakken. Gelieve te laten ons weten of wenst u ons om u te citeren de het verschepen kosten.
Q2: Worden al uw producten verklaard met UL, ROHS enz.
A: Ja, worden wij verklaard aan ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Hoe ongeveer uw leveringscapaciteit?
A: Onze leveringscapaciteit is rond 2000sqm elke dag. waar onze 25 000 ruimtegastheren R&D van de sqmfabriek, marketing, logistiek en verwervingsverrichtingen.
