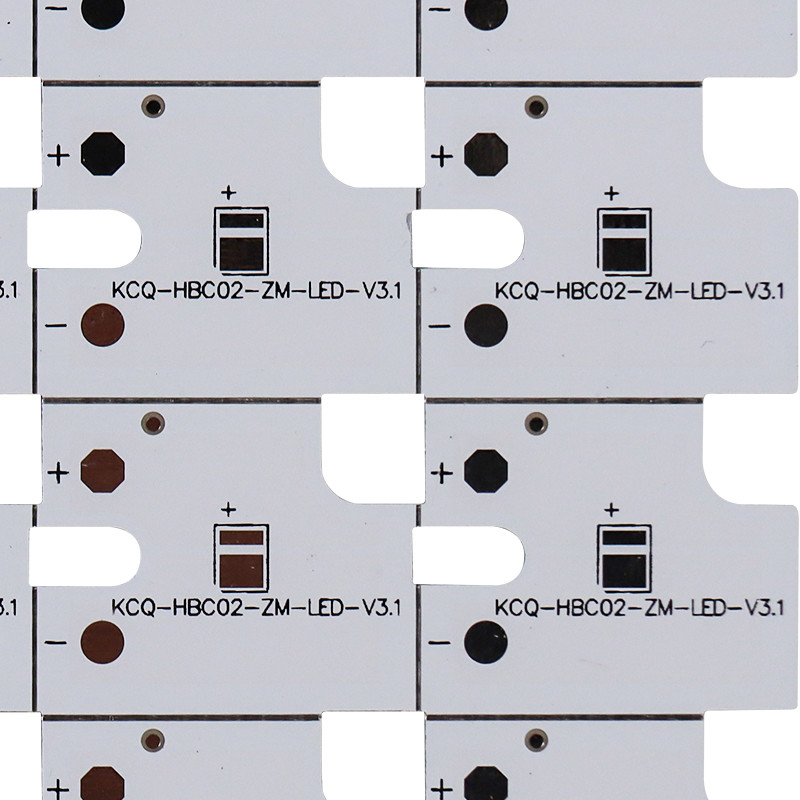

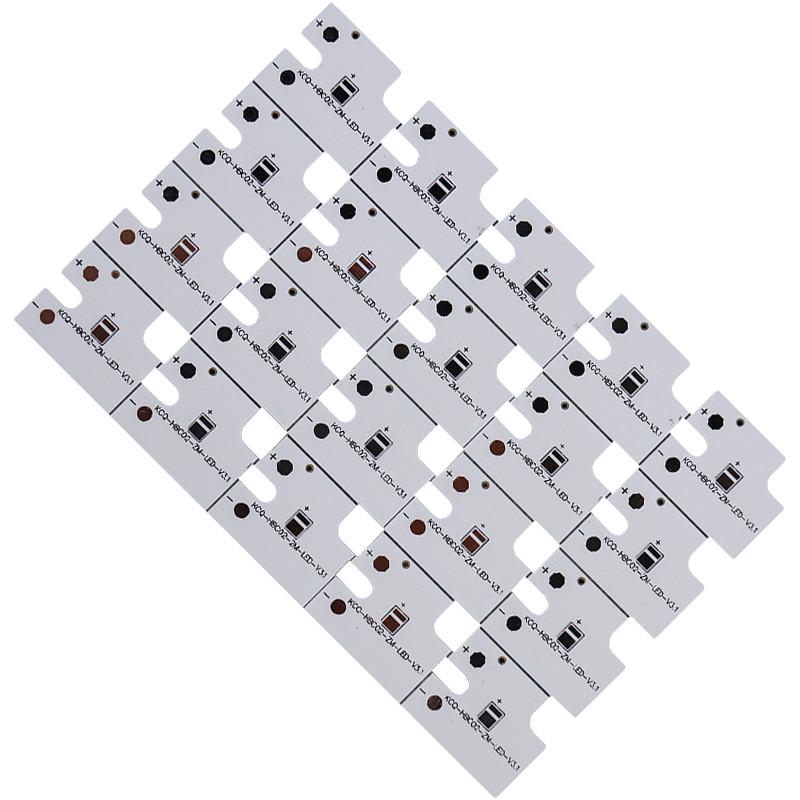

ROHS-de Douane LEIDENE van de Aluminiumbasis PCB 94V0 kiezen de Raad van de Laagkring uit

MCPCB-LEIDEN Raadsaluminium ROHS om 94v-0-de Raadspcba Kringen van PCB

Wat zijn Aluminium PCBs?

Heeft de aluminium gedrukte kringsraad de capaciteit om hitte voor elektronische producten te verdrijven. Een aluminiumpcb is één van de het meest meestal gebruikte types. Het kenmerkt standaardfr4-laminaat en een aluminiumkern. De kringsraad helpt effectief in hittedissipatie met behulp van een thermische beklede laag die het kenmerkt. Deze gedrukte kringsraad wordt wijdst in toepassingen gebruikt die strakke tolerantie en hoge macht impliceren.

De Drie Lagen in een Aluminiumpcb

Het aluminium PCBs wordt ontworpen en verschillend in vergelijking tot de andere soorten PCBs vervaardigd. Deze gedrukte kringsraad wordt samengesteld uit drie belangrijke lagen.

1. Kringslaag
   De kringslaag van de raad van de aluminiumkring bestaat uit een koperfolie. Deze koperfolies kunnen in variërende gewichten van 1 tot 10 ons worden gebruikt.

2. Thermische Isolatielaag
   De thermische isolatielaag van de kringsraad wordt samengesteld uit het ceramische polymeer. Dit polymeer heeft een goede thermische weerstand en viscoelastic eigenschappen. Het is de belangrijkste laag en de hulp beschermt de kringsraad tegen potentiële mechanische en thermische spanningen.

3. Basislaag
   De basislaag wordt samengesteld uit het substraat van de aluminiumlegering. Deze soorten PCBs zijn een ideale gelijke voor door-gatentechnologie. Dank aan de aanwezigheid van aluminium in hen.

Hoe wordt een Aluminiumpcb vervaardigd?

Tijdens de productie van een aluminiumpcb, wordt een dunne laag van diëlektrisch toegevoegd tussen de kringslaag en de basislaag. Deze laag van diëlektrisch zowel isoleert elektrisch, evenals thermaal geleidend. Na het toevoegen van de diëlektrische laag, worden de kringslaag of de koperfolie geëtst. Dit staat u toe om het vereiste patroon te krijgen. De laag van de metaalbasis van de kringsraad, met behulp van dunne diëlektrisch, de hulp verwijderen al hitte uit de kring.

Wat zijn de Toepassingsgebieden van Aluminium PCBs?

Is de aluminium gedrukte kringsraad onder de het wijdst en algemeen gebruikte kringsraad? Zij vinden hun gebruik in een enorme verscheidenheid van toepassingen als deze:

1. Signaalbakens

2. Chirurgische Verlichtingshulpmiddelen

3. Machtstransmissiesystemen

4. High-power Scanners

5. Automobieldashboards

6. Binnenlandse Verlichting

7. Machtsconvertors

8. Medische Werkend Theaterverlichting

9. Landschapsverlichting

10. Staart Lichte Assemblage
