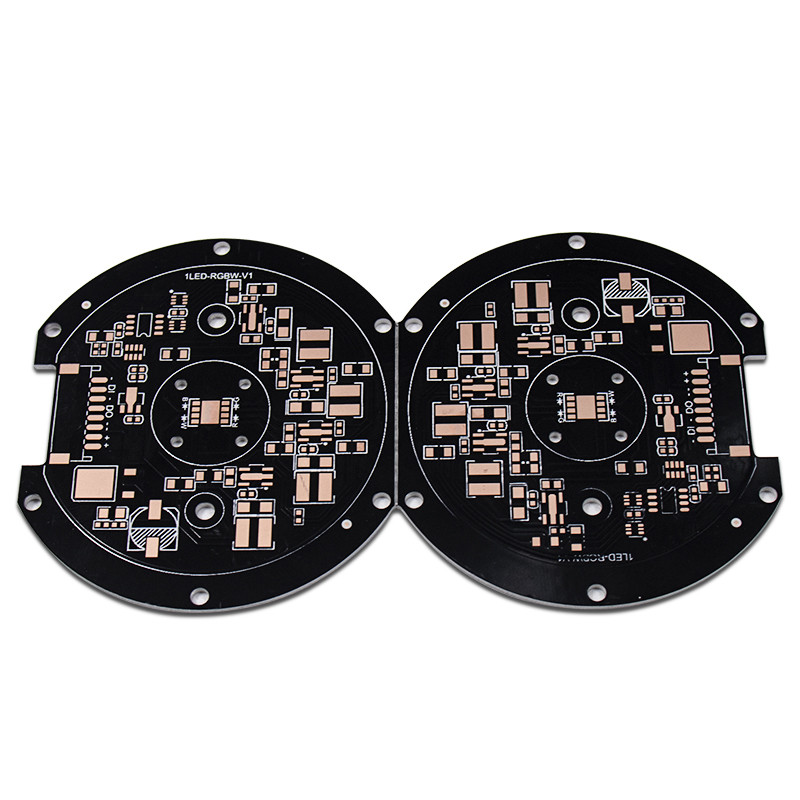

Wat is Aluminiumpcb?

Een aluminiumpcb heeft een gelijkaardige lay-out aan een andere PCB. Het heeft een laag of lagen van koper, soldeerselmasker en silkscreen gelaagd over het. In plaats van het hebben van een glasvezel of een plastic substraat, niettemin, heeft een raad van de aluminiumkring een metaalsubstraat. Deze basis bevat hoofdzakelijk een combinatie van aluminium. De metaalkern kan volledig uit metaal bestaan of een combinatie van glasvezel en aluminium hebben. Het aluminium PCBs typisch is enige opgeruimd, maar kan ook tweezijdig zijn. Het Mulilayeraluminium PCBs is hoogst moeilijk te vervaardigen.

De aluminiumraad krijgt het meeste gebruik in leiden en macht die elektronika omzet. Het intense die licht door LEDs wordt veroorzaakt leidt tot hoge niveaus van hitte, die het aluminium vanaf componenten leidt. Een aluminiumpcb breidt de levensduur van een LEIDEN apparaat uit en zorgt voor meer stabiliteit. U kunt aluminiumsubstraten in straatlantaarns, eindelichten en huishoudenverlichting vinden. Zij staan machtsconvertors toe om stromen te veranderen en elektronika te regelen. De scheppers in veel andere industrieën vinden ook gebruik in de raad van de aluminiumkring, maar zij voeren hen niet uit zoals vaak.


Structuur van de Raad van de de Drukkring van Aluminiumpcb:

1. De Laag van het kringskoper
De laag die van het kringskoper (gewoonlijk elektrolytische koperfolie gebruiken) wordt geëtst om een gedrukte kring te vormen, die wordt gebruikt om de assemblage en de verbinding van het apparaat te realiseren. Vergeleken met traditionele Fr-4, met dezelfde dikte en dezelfde lijnbreedte, kan het aluminiumsubstraat een hogere stroom dragen.

2. Het isoleren Laag
De het isoleren laag is de kerntechnologie van het aluminiumsubstraat, dat hoofdzakelijk de functies van het plakken, isolatie en hittegeleiding speelt. De aluminiumsubstraat het isoleren laag is de grootste thermische barrière in de structuur van de machtsmodule. Beter het warmtegeleidingsvermogen van de het isoleren laag die, moet gunstiger het de hitte tijdens de verrichting van het apparaat wordt geproduceerd, en lager uitspreiden de werkende temperatuur van het apparaat, om de machtslading van de module te verhogen, het volume te verminderen, de levensduur uit te breiden, en de machtsoutput te verhogen.

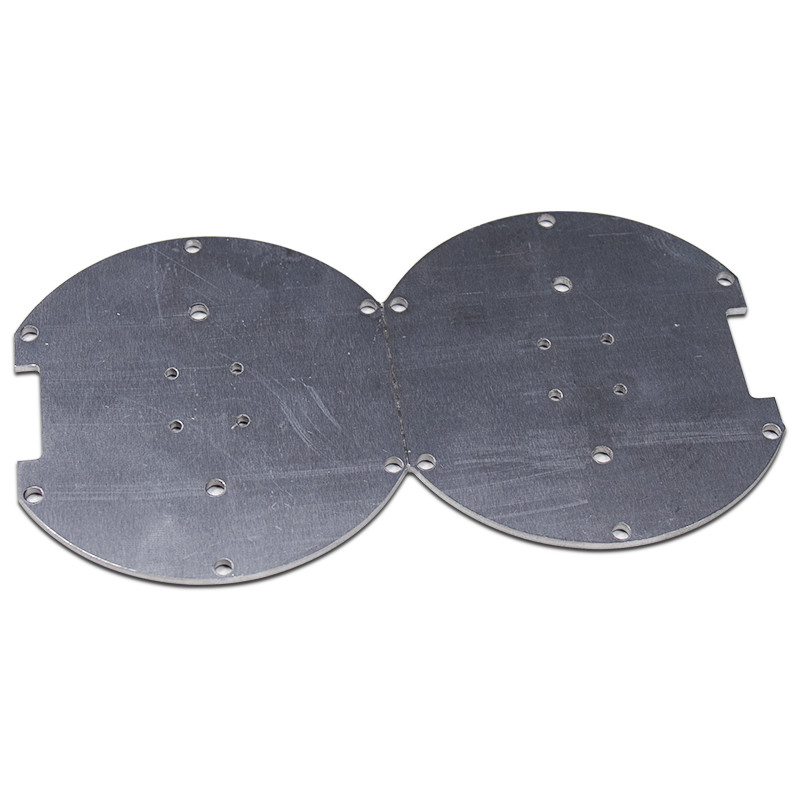

3. Metaalsubstraat
Welk soort metaal voor het isolerende metaalsubstraat wordt gebruikt hangen van de uitvoerige overweging van de thermische uitbreidingscoëfficiënt, het warmtegeleidingsvermogen, de sterkte, de hardheid, het gewicht, de oppervlaktestaat en de kosten van het metaalsubstraat af.
In het algemeen, overwegend de voorwaarden zoals kosten en technische prestaties, is de aluminiumplaat een ideale keus. De beschikbare aluminiumplaten zijn etc. 6061, 5052, 1060. Als er hogere eisen ten aanzien van warmtegeleidingsvermogen, mechanische eigenschappen, elektrische eigenschappen en andere speciale eigenschappen zijn, kunnen de koperplaten, de roestvrij staalplaten, de ijzerplaten en de platen van het siliciumstaal ook worden gebruikt.

A:  Ja. Gelieve te informeren formeel ons vóór onze die productie en te bevestig het ontwerp ten eerste op onze steekproef wordt gebaseerd.

Q2:  Biedt u waarborg aan voor de producten?
A:  Ja, bieden wij 2 jaar garantie aan onze producten aan.

Q3:  Hoe kan ik een steekproef om uw kwaliteit te controleren ertoe brengen?
A:  Na prijsbevestiging, kunt u orden voor steekproeven voor uw het testen en evaluatie plaatsen.
