Name: Het gedrukte Gebruik van de Laagpcb van PCB van de Kringsraad FR4 Dubbele in Elektronika
Brand: Yizhuo
SKU: FR4 PCB board09

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Basis informatie

Plaats van herkomst: China

Merknaam: Yizhuo

Certificering: UL,CE,ROHS

Modelnummer: FR4 PCB board09

Hoog licht:

Dubbele Laagpcb voor Elektronika

Gedrukte de Kringsraad van UL FR4

PCB van de glasvezel Dubbele Laag

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Vacuümverpakking

Levertijd: 10-12 het werkdagen

Betalingscondities: T/T

Levering vermogen: 120000 m²/per maand

Specificaties

Grondstof: Fr-4 1.6mm 1oz koper

Raadsdikte: 1.6mm-5.0

Laag: 1-24 Lagen

PCB-Norm:: Ipc-II Norm

Raadsgrootte: Kan worden aangepast

Pcba test: Vlieg-sonde, 100%

Min. gatengrootte: 0.8mm

Galerij

Productomschrijving

Het gedrukte gebruik van de laagpcb van PCB van de kringsraad FR4 dubbele in elektronika

Wat is Fr4-Kringsraad?

Fr4 is de Kringsraad glasvezel. Het is het gemeenschappelijkste PCB-materiaal. FR4 1.6mm bestaat dik uit 8 lagen # 7628 fiberglasses. De het embleem/benoeming van de fabrikant van de rode brandbaarheidsklasse worden gevestigd in het midden. De temperatuur voor het gebruiken van dit materiaal is 120 – 130 ° C.

Wat is FR5?

FR5 is glasvezel gelijkend op FR4, maar de temperatuur van gebruik van dit materiaal is 140 – 170 ° C.

Wat is cem-1?

Cem-1 is een document gesteund laminaat met één laag van # 7628 glasstof. Dit materiaal is niet geschikt om door gaten te plateren.

Wat is cem-3?

Cem-3 zijn het meest gelijkaardig aan Fr4-Kringsraad. Bouw: glasvezelmat tussen twee buitenlagen van # 7628 glasstof. Cem-3 melkachtige witte zeer vlot. De prijs van dit materiaal is 10-15% lager dan dat van FR4. Het materiaal is gemakkelijk te boren en te stempelen. Het is een volledige vervanging voor FR4 en heeft een zeer grote markt in China.

PUNTEN	AMBACHTcapaciteit
lagen	1-8 lagen
substratenmateriaal	Aluminium, 22F, cem-1, cem-3, Flex PCB, Fr-4
paneeldikte	0.83.0mm
de dikte van de koperfolie	18um-105um
Eindproductgrootte	min 33mm max5001500mm
min gatenbreedte	0.5mm
minimumspoorbreedte	0.2mm
min legendebreedte	0.1mm
warmtegeleidingsvermogen	ja
oppervlaktebehandeling	HASL (Vrije TinLead), ENIG (Onderdompelingsgoud), Onderdompelings Zilveren, Gouden Plateren (Flitsgoud), OSP, enz.
het soldeerselmasker kleurt beschikbaar	Groene, Witte, Rode, Gele, Zwarte, Blauwe, transparante enz.
E-test	100%E-test (Hoogspanning die test); Het vliegen sonde het testen
certificaat	SGS.UL. ROHS, CQC. ISO9001: 2015
MOQ	5pcs
Toepassing	LEIDEN licht, airconditioner, elektrische equipent, het wassen aanpassing, het wegen schaal, buislicht, lijstlicht, plafondlicht, muurlicht, spreker, controleraad, hoofdraad, TV, LCD, leiden

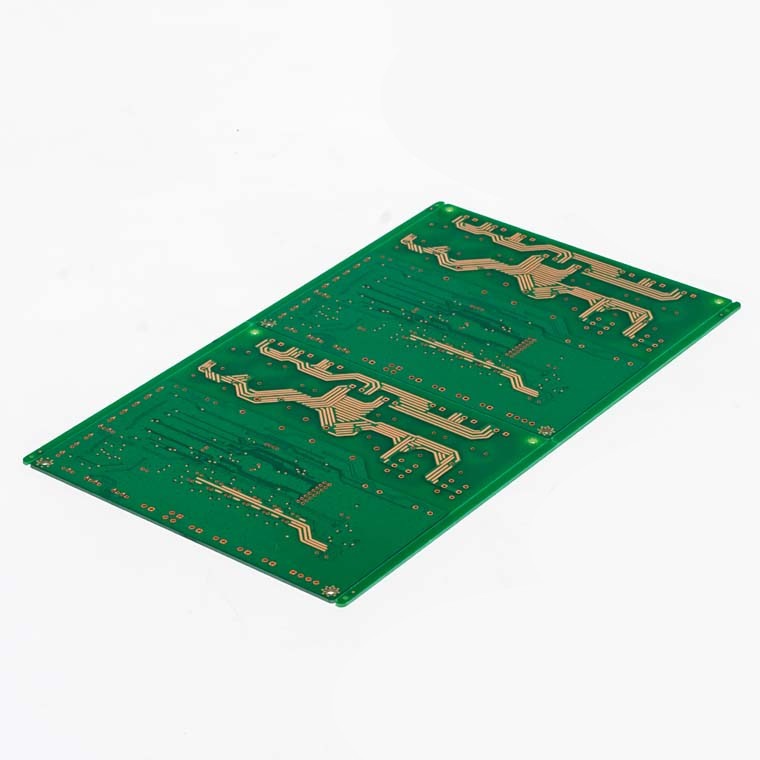

Het gedrukte Gebruik van de Laagpcb van PCB van de Kringsraad FR4 Dubbele in Elektronika 0

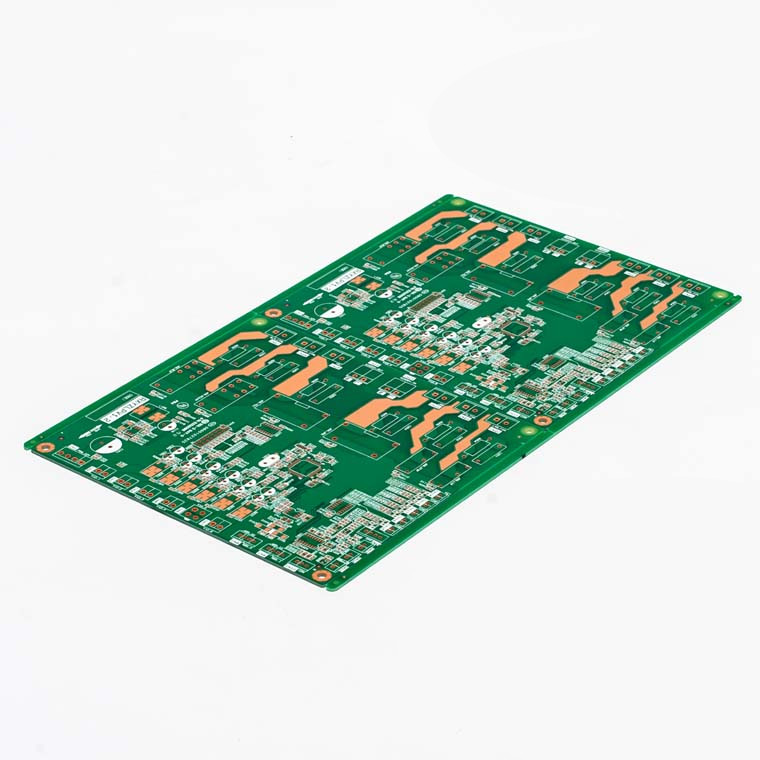

Het gedrukte Gebruik van de Laagpcb van PCB van de Kringsraad FR4 Dubbele in Elektronika 2

Het gedrukte Gebruik van de Laagpcb van PCB van de Kringsraad FR4 Dubbele in Elektronika 3

Het gedrukte Gebruik van de Laagpcb van PCB van de Kringsraad FR4 Dubbele in Elektronika 4
FAQ:

Q1. Welke dienst kunt u leveren?
A: Wij zijn OEM PCB en PCBA-fabrikant sinds 2012, kunnen wij one-stop oplossing met inbegrip van RD-de vervaardiging van PCB, SMT en assemblage PCBA verstrekken.

Q2. Hebt u om het even welk minimumvereiste van de ordehoeveelheid?
A: ja, vergt de steekproef u een minimum van 5 stukken.

Q3: Biedt u waarborg aan voor de producten?

A: Ja, bieden wij 2 jaar garantie aan onze producten aan.
