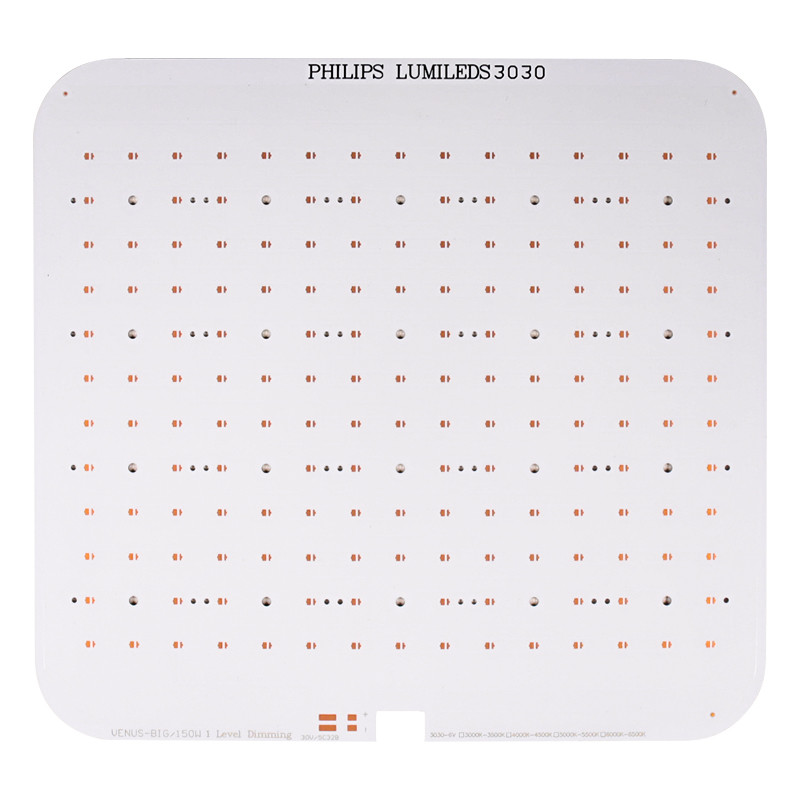

De geleide quantumraad 3030 LEDS het aluminiumpcb van SMD 2835 voor geleid groeit licht
De geïsoleerde Technologie van het Metaalsubstraat biedt een grote lijst van voordelen aan wanneer een toepassing grote hittedissipatie vereist. Meeste ingenieurs en de ontwerpers vertrouwen op de raad van PCB van de metaalkern om zijn voordelen te nemen in vergelijking met FR4 PCBs:
PUNT | BESCHRIJVING | SYMBOOL | NORM |
Nr van Laagtelling | Max Layer Count | Na | 1-4 laag |
T-beklede Gelamineerde Leverancier | Gelamineerde Leverancier | Na | Bergquist, polytronics, boyu |
Metaaldikte | M | 0.43.2mm | |
Diëlektrische Dikte | E | 100-200um | |
Warmtegeleidingsvermogen | Na | 1W/m-k, 2W/m-k 3W/m-k | |
Kringsbreedte | De buitenbreedte van de Laag Min. Kring | W1 | 0.15mm |
Kring het Uit elkaar plaatsen | Het buitenlaag Min. Kring Uit elkaar plaatsen | S | 0.15mm |
De Dikte van de koperfolie | De Dikte van de koperfolie | T | ½ - 4 oz |
Gebeëindigd Gat | Min. Gebeëindigde Npth-Gatengrootte | X | 1.0mm |
Npthgat Tol. | A | /-0.05mm | |
Max. Beeldverhouding | Max. Beeldverhouding | T: H | 8:1 |
S/M Dam & Ontruiming | Min. S/m-Dam | W1 | 0.10mm (Groene S/M); 0.13mm (witte S/M) |
Min. S/m-Ontruiming | W2 | 0.075mm (Groene S/M); 0.075mm (witte S/M) |
PCBs dat heel wat macht gewoonlijk vereist produceert heel wat hitte. Als uw PCBs-behoefte het snelle koelen het beter is om PCB van de Metaalkern te gebruiken dan FR4. De volgende lijst omvat een aantal van de populairste toepassingen die groot met deze technologie werken:
FAQ:
Q1. Hoe ongeveer uw leveringscapaciteit?
A: Onze leveringscapaciteit is rond 2000sqm elke dag. waar onze 25 000 ruimtegastheren R&D van de sqmfabriek, marketing, logistiek en verwervingsverrichtingen.
Q2. Is het O.K. druk mijn embleem op product?
A: Ja. Gelieve te informeren formeel ons vóór onze die productie en te bevestig het ontwerp ten eerste op onze steekproef wordt gebaseerd.
Q3: Biedt u waarborg aan voor de producten?
A: Ja, bieden wij 2 jaar garantie aan onze producten aan.
