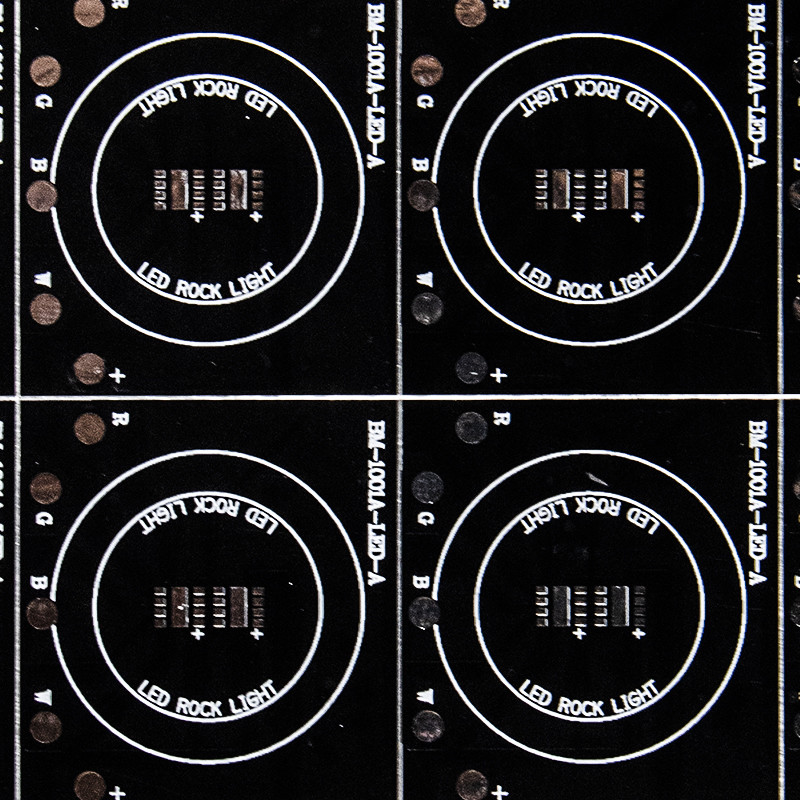

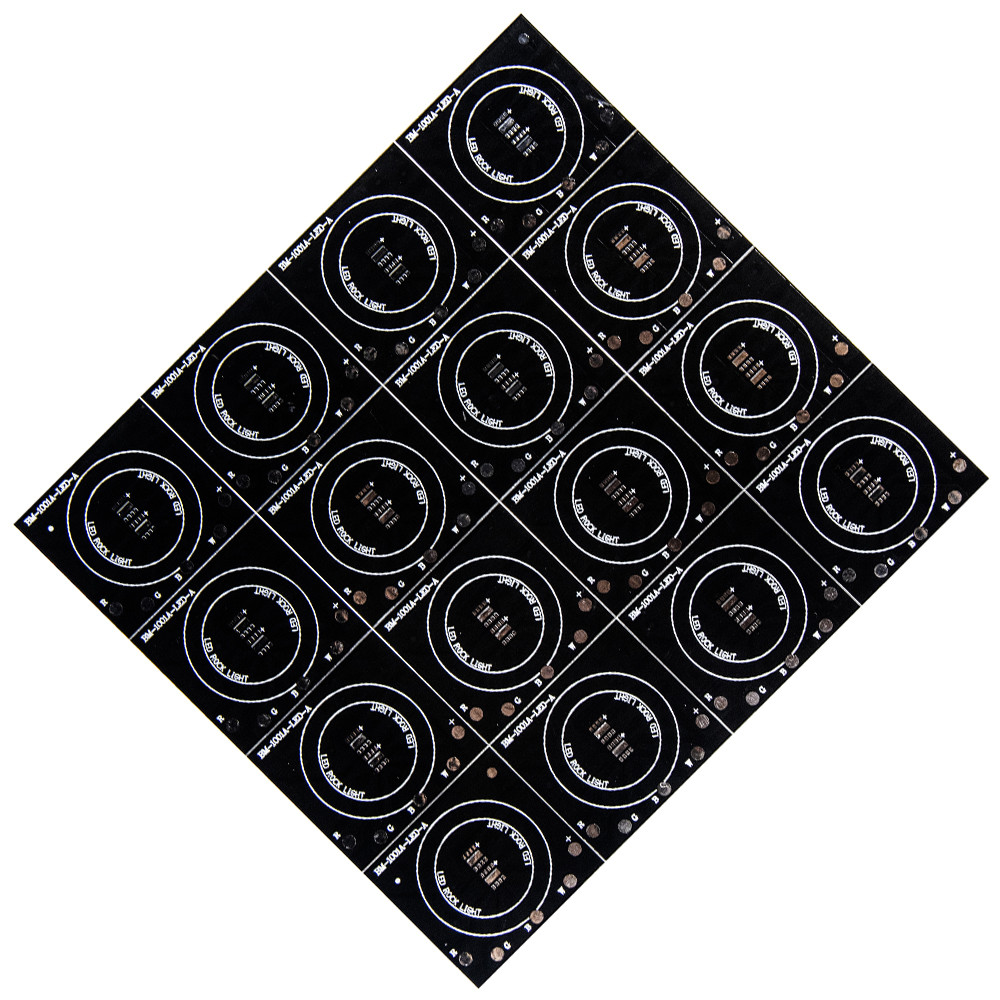

Zware Koperhasl ENIG Gouden Vinger 2 Opgeruimd Zwart het Soldeerselmasker van PCB
Het zwarte Soldermask-van de Fabrikantenheavy copper for van Aluminiumpcb Hete Geleide Product
Nr. | Punt | Massaproduktie | Prototype |
1 | Lagen | 1-8 lagen | 1-36 lagen |
2 | Max. Comité Grootte | 600*770mm (23,62 ″ *30.31 ″) | 600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 | Max.Board Dikte | 8.5mm | 8.5mm |
4 | Min. Raadsdikte | 2L: 0.3mm, 4L: 0.4mm, 6L: 0.8mm |
2L: 0.2mm, 4L: 0.4mm. 6L: 0.6mm |
5 | Min Inner Layer Clearance | 0.1mm (4mil) | 0.1mm (4mil) |
6 | Min Line-breedte | 0.075mm (3/3 mil) | 0.075mm (3/3 mil) |
7 | Min Line-ruimte | 0.075mm (3/3 mil) | 0.075mm (3/3 mil) |
8 | Min.Hole Grootte | 0.15mm (6mil) | 0.15mm (6mil) |
9 | Min geplateerde gatendikte | 20um (0.8mil) | 20um (0.8mil) |
10 | Het gatengrootte van Min Blind /Buried | 0.1mm (4mil) | 0.1mm (1-8layers) (4mil) |
11 | PTH Dia. Tolerantie | ±0.076mm (±3mil) | ±0.076mm (±3mil) |
12 | PTH niet Dia. Tolerantie | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
13 | De Afwijking van de gatenpositie | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
14 | Zware Coppe | 4oz/140μm | 6oz/175μm |
15 | Min S/M Pitch | 0.1mm (4mil) | 0.1mm (4mil) |
Zwarte de Kringslaag van PCB van het soldermaskaluminium
De kringslaag (algemeen gebruikte elektrolytische koperfolie) wordt geëtst om de gedrukte kring te vormen, In vergelijking met FR4-materiaal, kan Aluminiumpcb hogere elektrische stroom dragen wanneer zelfde dikke kringslaag en zelfde spoorbreedte.
Prestaties van Aluminium PCBs:
De vertonings dimensionale stabiliteit van aluminiumpcbs & regelmatige grootte. Bijvoorbeeld, wanneer zij van 30-140 graden worden verwarmd, hadden hun afmetingen slechts een verandering door 2.5%-3.0%.
De prestaties van aluminium PCBs terwijl het oplossen de hitte vrij goed in vergelijking tot gewone FR4 PCBs is. Bijvoorbeeld, zal een FR4-PCB die dikke 1.5mm is een thermische weerstand van 20-22 graden per watts hebben terwijl een aluminiumpcb 1.5mm dik een thermische weerstand van ongeveer 1-2 graden per watts zal hebben.
Elke substantie heeft zijn eigen coëfficiënt van thermische uitbreiding. CTE van koper (18ppm/C) en aluminium (22ppm/C) is vrij dicht. Sinds het werk van aluminiumpcbs goed in termen van Thermische dissipatie, hebben zij geen strenge samentrekking of ontwikkelingskwesties. Zij werken uitzonderlijk en zijn duurzaam plus betrouwbaar.
FAQ:
Q1. Hoe ongeveer de het Verschepen kosten?
A: De het verschepen kosten worden bepaald door de bestemming, gewicht, dat grootte van de goederen inpakt. Gelieve te laten ons weten of wenst u ons om u te citeren de het verschepen kosten.
Q2: Worden al uw producten verklaard met UL, ROHS enz.
A: Ja, worden wij verklaard aan ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Wat zijn de belangrijkste producten van uw PCB/PCBA-diensten?
A: Industriële controle, Automobiel, Medische apparatuur, Communicatie Elektronika, Veiligheidsvoorzieningen.
