Min Line Spacing 0.15mm de Raad van de de Diodekring van HOOFDcontrolemechanismepcb

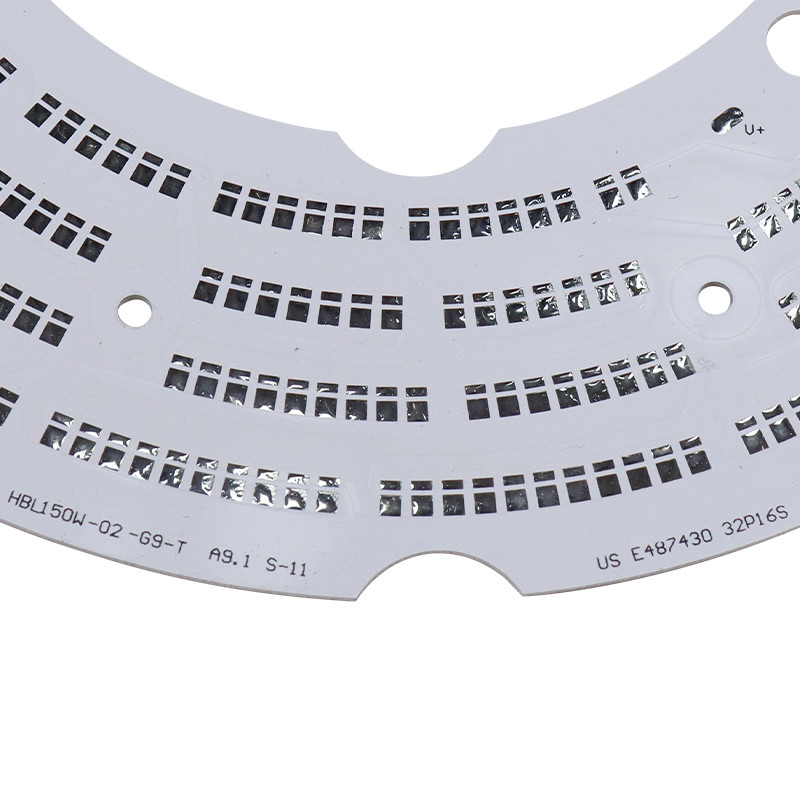

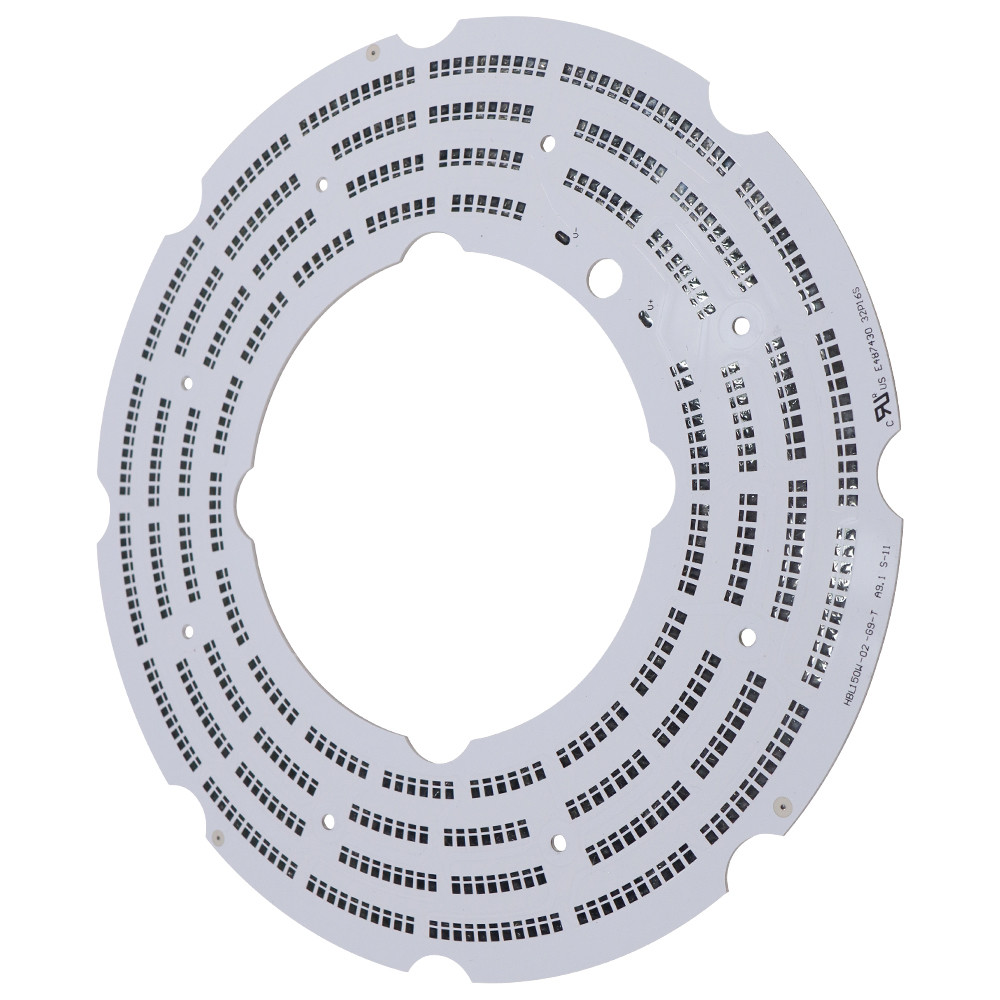

De Rohs Geleide Raad van PCB van PCB van de Aluminiumlamp rond Geleide die voor Geleid Licht wordt gebruikt
Voordelen van Aluminium PCBs:
Het gebruik van Aluminium PCBs biedt verscheidene voordelen over dat van regelmatige Fr-4 PCBs aan. Vergeleken bij standaard Fr-4 bouw, biedt het Aluminium PCBs een dramatisch superieure hittedissipatie aan. Hoewel slechts een tiende van de dikte van conventioneel epoxy-glas, de diëlektrica in een Aluminiumpcb thermaal 5 tot 10 keer kan zijn geleidender. Dit maakt thermisch die beheer in exponentieel efficiënter van Aluminiumpcbs bij dat van een conventionele stijve PCB wordt vergeleken. Daarom kunnen de ontwerpers lagere kopergewichten in Aluminium PCBs gebruiken dan die voorgesteld door IPC in hun hitte-stijging grafieken.
Verschillende Types van Aluminium PCBs
De fabrikanten zijn succesvol in vernieuwende verschillende types van Aluminium PCBs zoals geweest:
Flexibel Aluminium PCBs: Deze gebruiken nieuwe flexibele diëlektrica die Polyimide-harssystemen met ceramische vullers voor uitstekende elektroisolatie, warmtegeleidingsvermogen, en flexibiliteit kenmerken. De metaalbasis gebruikt flexibel Aluminium zoals 5754 of gelijkaardig. De combinatie produceert een PCB die de gebruiker in plaats, maar niet gebruik voor regelmatige verbuiging kan buigen.
Hybride Aluminium PCBs: Deze gebruiken een niet thermisch materiaal als de gedeeltelijke montage, die fabricator onafhankelijk verwerkt, en toen banden aan de Aluminiumbasis gebruikend thermische materialen. Bijvoorbeeld, conventionele 2 - of 4 laag Fr-4 PCB in entrepot op een Aluminiumbasis helpt om hittedissipatie en mechanische starheid te verbeteren.
Multi-Layer Aluminium PCBs: Fabricators maakt deze van veelvoudige lagen thermaal geleidende diëlektrica. De ontwerper kan één of meerdere lagen begraven kringen in de diëlektrica plaatsen, en gebruikt blinde en begraven vias. Nochtans, is deze PCBs niet zo efficiënt in het overbrengen van hitte.
Door-gatenaluminium PCBs: Voorafgaand aan laminering, moet fabricator pre-boor de Aluminiumbasis, en het met diëlektrisch weer opvullen om de kern van een multi-layer PCB te vormen. Dit staat fabricator toe om beide kanten van de Aluminiumbasis met thermische materialen en PCB-deelverzamelingen te lamineren. Na laminering, kan fabricator de assemblage boren als het boren van een conventionele multilayer PCB, met geplateerd door gaten die door de ontruiming in het Aluminium overgaan. Dit is de meest complexe bouw van een Aluminiumpcb.
Producttype |
Rond Geleide PCB-Raad |
Maximumcomité grootte |
20 " *24“ (1170mm*600mm) |
Koperdikte |
0.5oz, 1oz, 2oz, 3oz en 4 oz |
Diëlektrische Dikte (aan Substraat) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm en 3.2mm |
Gebeëindigde Raadsdikte |
0.4mm tot 4.0mm |
Diktetolerantie |
+/-10% |
Aluminium het Machinaal bewerken |
Matrijs-Slaat boren, het Onttrekken, het Malen, het Verpletteren, breekt beschikbaar lusje af |
Min. beëindigen gatengrootte |
0.25mm |
Max.working voltage |
2.5kVDC (Diëlektrische 0.075mm), 3.75kVDC (Diëlektrische 0.15mm) |
Min.Track Breedte |
0.2mm (8mils) |
Min.Track hiaat |
0.2mm (8mils) |
Min. SMD-stootkussenhoogte |
0.2mm (8mils) |
Oppervlakte het Eindigen |
HASL, Loodvrije HASL, Onderdompelingsgoud, Flitsgoud, OSP |
Soldermaskkleur |
Wit, Zwart, Beschikbare anderen |
Legendekleur |
Zwart, Wit, Beschikbare anderen |
FAQ:
Q1. Kan ik een steekproeforde voor geleid licht hebben?
A: Ja, stemmen in wij steekproef met orde om kwaliteit te testen en te controleren. De gemengde steekproeven zijn aanvaardbaar.
Q2: Hebt u naverkoopproduct onderhouden beschikbaar voor uw klanten?
A: Ja, voor om het even welke kwaliteitsproblemen zal Fulltronics de onze verantwoordelijkheid nemen om het voor u op om het even welk ogenblik op te lossen.
Q3: Welk soort PCB-bestandsindeling kunt u voor productie goedkeuren?
A: Gerber, PROTEL 99SE, PROTEL DXP, MACHTSpcb, CAM350, GCCAM, ODB+ (.TGZ)
