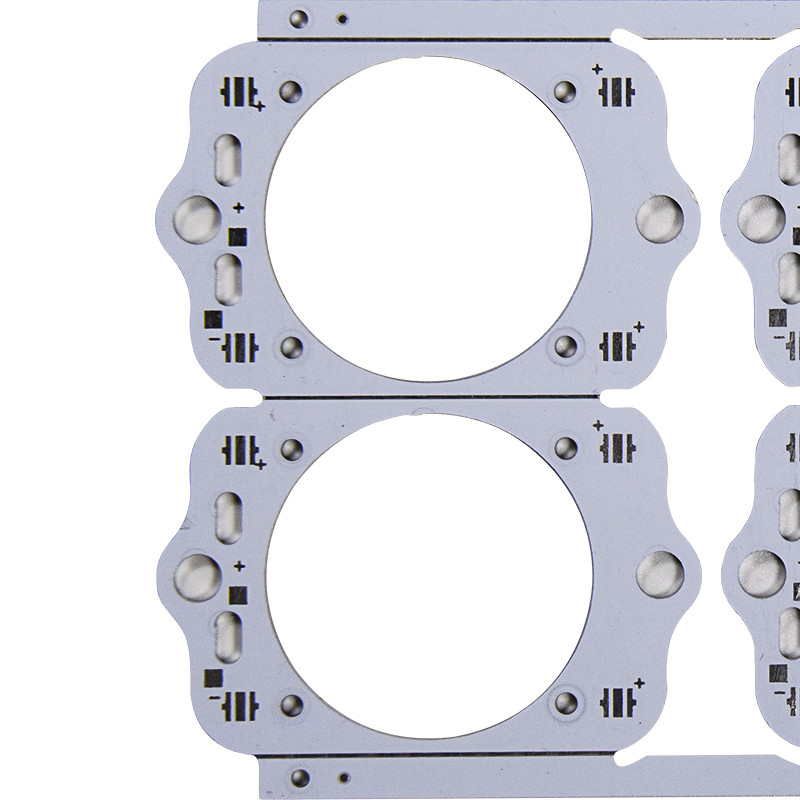

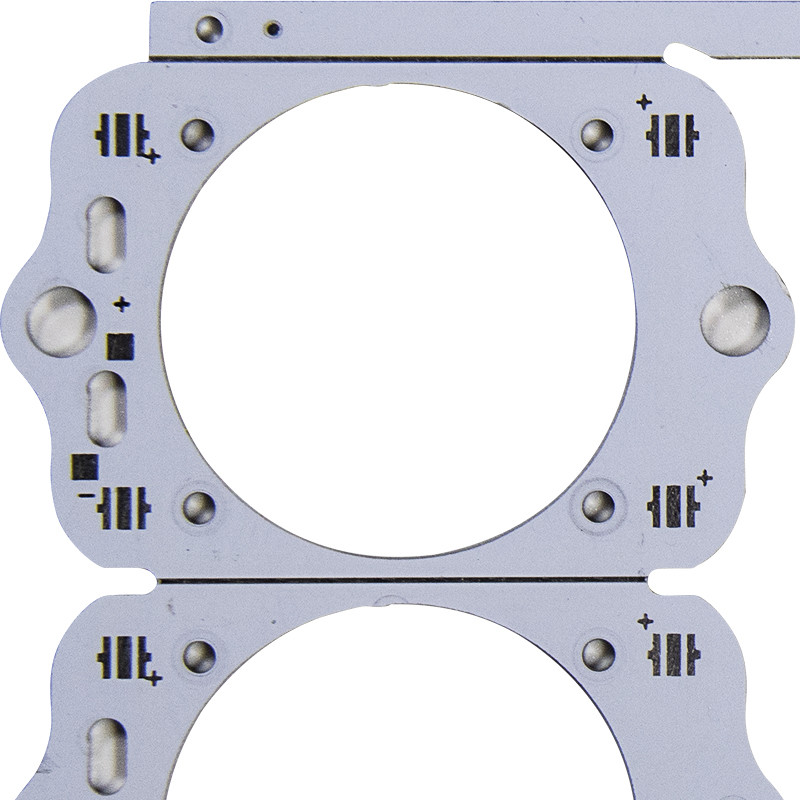

van LEIDENE van 12V 24V 220V 18W Elektronische Gedrukte de Kringsraad Lamppcb
Elektronische geleide PCB gedrukte van de het Aluminiumbasis van de kringsraad 18W de bollen lichte PCB
Structuur van Aluminium PCBs:
De structuur van een basisaluminiumpcb is dat van een Koper het Beklede Laminaat (CCL) met een Aluminiumbasis steunde. Een Koperfolie en een diëlektrische laag maken omhoog CCL. De Aluminiumbasis kan een extra membraan van de Aluminiumbasis als bescherming hebben.
1. De Laag van de koperfolie: De fabrikanten gebruiken over het algemeen dezelfde Koperfolie die zij voor regelmatige Fr-4 raad gebruiken, tenzij de toepassingen groot huidig laadvermogen eisen. Voor de laatstgenoemden, gebruiken zij vrij zwaar koper, met dikte die van 1 tot 10 ons variëren. De binnenpartij van de Koperfolie gaat door een typisch Zink en Messingsplateren zijn sterkte schil-weg verbeteren, terwijl de hoogste oppervlakte een chemische behandeling ondergaat om oxydatie te verhinderen.
2. Diëlektrische Laag: De dikte van deze laag varieert van 50 tot um 200, en vormt de kerntechnologie van Aluminiumpcb. De diëlektrische laag heeft uitstekend warmtegeleidingsvermogen, lage thermische weerstand, en hoge elektrische isolatieeigenschappen. Het heeft ook uitstekende anti-thermische het verouderen eigenschappen en kan thermische en mechanische spanning weerstaan.
De structuur van de diëlektrische laag hangt van de toepassing af. Bijvoorbeeld, gebruikt het Universele gebruik van Aluminiumpcbs pre-preg-pre van epoxyglasvezel als diëlektrische laag, speciale het gebruiksharsen van Aluminiumpcbs van hoog warmtegeleidingsvermogen, en Aluminium Met hoge frekwentie PCBs een diëlektrische laag met een prepreg van de harsglasvezel van Polyimide of Polyolefin.
3. De Laag van de aluminiumbasis: Dit is een materiaal van het Aluminiumsubstraat handelend als ondersteunende component. Samen met hoog warmtegeleidingsvermogen, moet de basislaag voor regelmatige mechanische productieprocessen met inbegrip van knipsel, ponsen, en boring geschikt zijn.
4. Basismembraan: Gemaakt van Aluminium, beschermt het basismembraan de buitenoppervlakte van de basislaag tegen het verwerven van krassen en tijdens het etsproces.
Plaatsende Informatie |
|
Materiaal |
Aluminium |
Dikte |
1.0mm |
soldeerselmasker |
wit |
Leiden |
cree xp |
GROOTTE |
10*10mm |
Certificaat |
ROSH. ISO9001. UL |
Behandeling |
Loodvrij |
Koper |
1 oz |
FAQ:
Q1. Kan ik een steekproeforde voor geleid licht hebben?
A: Ja, stemmen in wij steekproef met orde om kwaliteit te testen en te controleren. De gemengde steekproeven zijn aanvaardbaar.
Q2. Wat over de levertijd?
A: De steekproefbehoeften 5-7 dagen, massaproduktietijd vergt 10-12 het werkdagen voor orde meer dan hoeveelheid
Q: Hoe kan ik een steekproef om uw kwaliteit te controleren ertoe brengen?
A: Na prijsbevestiging, kunt u orden voor steekproeven voor uw het testen en evaluatie plaatsen.
