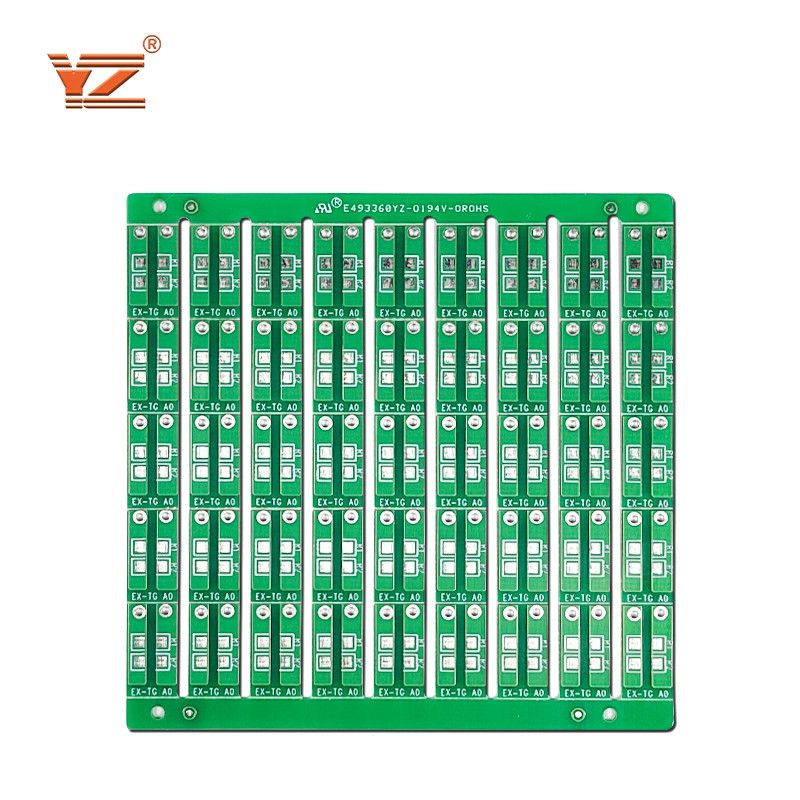

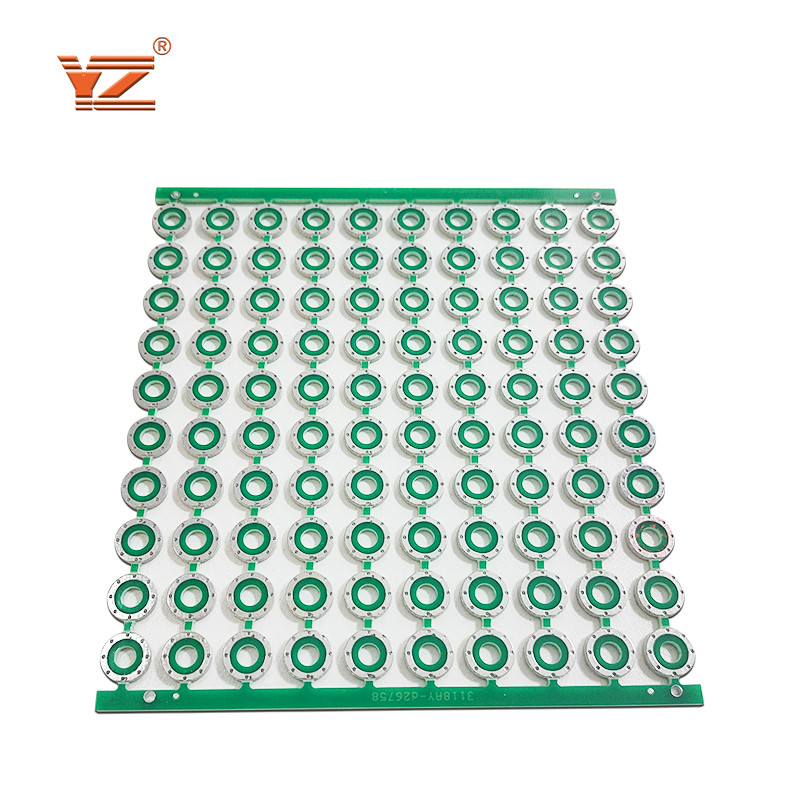

Gedrukte de Raadsassemblage van PCB van de Kringsraad Tweezijdige Fr4

Wat is een multilayer PCB (Gedrukte Kringsraad)?

Aangezien de stijve kringen sommige toepassingsvereisten hebben, worden de verschillende PCB-ontwerpen gestapeld in één enkele component. Multilayer PCBs is enkel de naam voorstelt? Zij worden gemaakt gebruikend twee, drie, of meer kringsraad. Sommige fabrikanten kunnen meer dan 30 verschillende kringslagen op veelvoudige kringsraad assembleren. PCB heeft een stijve die kern, gewoonlijk van FR4 en koper wordt gemaakt. De kern wordt dan omringd door koperfolies en PrePeg-glasvezel om een gelamineerde assemblage te vormen. Het proces om multilayer gedrukte kringsraad te maken varieert van één fabrikant aan een andere, afhankelijk van de raad die zij hebben willen om leiden tot. Typische zal een vier-laag multilayer PCB van de volgende delen bestaan uit:

1. FR4 glasvezellaminaat

Dit is de centrale kern van PCB. Omdat het steun voor de volledige kringsraad die verleent, moet deze kern stijf en verwerkt zijn voor sporen. De kern is ook lichtjes dikker dan andere die lagen aan het ontwerp worden toegevoegd.

2. Koper

Onmiddellijk na de stijve kern is twee koperlagen die aan beide kanten van de kern worden gebouwd. Het koper scheidt de kern van de B-Stadium PrePeg-glasvezel die omhoog de volgende directe laag maakt.

3. B-stadium PrePeg-glasvezel

De PrePegglasvezel verwijst eenvoudig naar glasvezel die nog zacht is en vereist verwarmend om het stijf te maken. De B-Stadium PrePeg-glasvezel doet dienst als de lijm die de binnenfr4-kern aan de koperfolie in bijlage houdt.

Deze laag wordt samengesteld uit dunne, losse bladen van koper en is de buitenste laag in de assemblage. De koperfolie wordt geklemd samen met PrePeg en de kern dan in een PCB-lamineringsprocédé geplaatst.

4. Andere elementen

Multilayer PCBs kan enig- wordenopgeruimd of tweezijdig. De tweezijdige raad is populairder en kenmerkt onderling verbonden koperpatronen op de voorzijde en de achterkant van de raad. Het ontwerp kenmerkt ook geleidende plateren-boor-gaten (vias) die één kant van de raad met andere verbinden.

Types van FR4-PCB:

1. Enige zijfr4-PCB

De enig-zij gedrukte de kringsraad wordt van Fr4 van epoxyharspcb gemaakt die koperfolie aan één kant hebben, worden zijn componenten gekleefd aan één kant.

2. Dubbele zijfr4-PCB

De gedrukte de kringsraad wordt van Fr4 enig-kant ook van epoxyharspcb gemaakt die koperfolie aan één kant hebben, maar zijn componenten worden gekleefd aan twee partijen die de weg van sporen geven om elkaar te kruisen.

Deze raad bevat koper voor geleiding.

3. Veelvoudige lagenfr4 PCB

Multisided PC-raad heeft meer dan twee lagen. Het bevat drie lagen van materiaal voor geleiding.

Dat wordt gekleefd in het centrum van de materialen. Het kernmateriaal is samen gelamineerd en op hoge temperatuur onder hoge druk om multilayer PC-raad te produceren. De componenten worden gekleefd aan beide kanten van PC-raad.

4. Stijve FR4-PCB

In dit type van Fr4-de raad van PC, zijn de gebruikte kernmaterialen slechts Fr, zodat is waarom dit een stijve fr4 gedrukte kringsraad wordt genoemd.

Er zijn geen andere die materialen of de onzuiverheid aan het wordt toegevoegd het is een zuivere kring, daarom is het stijf voor de gehele PC-raad.

5. Stijf-flex FR4-PCB

In dit type van PC-raad, is het kernmateriaal stijf evenals flexibel zodat worden zij genoemd de stijf-flex Fr4-raad van PC.

Flex is toe te schrijven aan kringsflexibiliteit. Wij gebruikten dunne raad omdat het flexibeler en kwetsbaarder is aan hitte.

Tijdens het solderen, kan het buigen om een wenselijke hoek te maken.

De gedrukte Toepassing van de Kringsraad:
 De gedrukte kringsraad voorziet ons van een verscheidenheid van mogelijkheden en zij vinden verschillende toepassingen in bijna alles elektro of elektronisch.

Industrieel Gebruik
Vele productiefaciliteiten hebben elektronische componenten die gedrukte kringsraad vereisen om het eindontwerp te bereiken. PCBs wordt gevonden in industrieel materiaal zoals persen, hellingen, assemblagemachines, en meer.

In de automobielindustrie, gebruiken vele voertuigsystemen zoals navigatie, media apparaten, controlesystemen, en monitors PCBs.

De gedrukte kringsraad vindt ook toepassingen in medische apparaten, zoals CT scanners, de Röntgenstraalschermen, en bloeddrukmeters. Alle aftastenmateriaal, medische instrumenten, en monitors bevatten PCBs.

Huistoepassingen
De gemeenschappelijkste toepassing van gedrukte kringsraad is in de elektronika van de consument. In feite, is PCBs het hart van elk elektronisch apparaat, zoals mobiele telefoons, computers, werkstations, navigatie, TV, microgolf, koffiemachine, ijskast, en zelfs uw smartwatch.

De Elektronikaco. van Shenzhenyizhuo, Ltd is een nationale high-tech die onderneming aan ISO9001 wordt verklaard: internationaal de kwaliteitsbeheersysteem van 2015. Wij hebben Ce, ROHS, UL-certificatie. Het werd opgericht in 2012 en het fabrieksgebied bestaat uit meer dan 6.000 vierkante meters, 131 werknemers, en twee verschuivingen. Wij hebben het vermogen om aluminium PCBs, FR4 PCBs, LEIDENE PCBA, en andere verwante producten te vervaardigen. Wij verlenen de diensten zoals PCB-ontwerp, PCB-ook assemblage, en de LEIDENE raadsverwerking van SMT voor PCB in het leven roepend de diensten. De producten worden wijd gebruikt in verlichting, elektronika, de communicatie, automobiel en andere industrieën die hittedissipatie vereisen. Onze beroeps werken in dichte vereniging om de specifieke behoeften van onze cliënten te begrijpen. In onze kwaliteits testende eenheid, testen wij meticulously elk product, resulteert dus in hun naleving van internationale kwaliteitsnormen. Wij kunnen ODM of OEM one-stop dienst voor onze klanten doen.

Wij wordt gesteund door een ‚overzichts‘ infrastructureel basis en een team van enthousiaste en bekwame beroeps. wij hebben onze goed ontwikkelde infrastructurele basis in diverse eenheden zoals het verkrijgen, het ontwerpen, productie, kwaliteit het testen, R&D verdeeld, verkoop op de markt brengend, pakhuis verpakking, en meer. Dit vergemakkelijkt ons om waaierproduct totaal zonder gebreken aan onze cliënten bij de belangrijke marktprijzen te leveren en uitgerust met de recentste machines en innovatieve technologie om de orden op grote schaal van klanten te ontmoeten. Met een hoogste leidingteam en R&D-ontwerpteam met een gemiddelde de industrieervaring van meer dan 10 jaar, verkopen onze producten goed rond de wereld.

Het proces om een multilayer PCB te maken:

Verscheidene factoren gaan in het produceren van multilayer PCBs van uitstekende kwaliteit. Het proces impliceert specifieke stappen noodzakelijk te verzekeren elk aspect behandeld is. Aangezien er verschillende types van multilayer raad die zijn, kan het productieproces verschillend zijn op het unieke ontwerp wordt gebaseerd u wilt bereiken. Naast vooreind planning, impliceert de algemene procedure:

·  Foto het in kaart brengen – bekeerlingen de fotogegevens en bekeerlingen het aan het beeldpixel.

· Weergave en DES (ontwikkel me, etsen, strook) – past het primaire beeld op PCB toe.

·  Geautomatiseerde optische inspectie – inspecteert de lagen van multiplayerpcb vóór laminering.

·  Oxydebehandeling en laminering – chemische die behandeling op de binnenlagen van PCB wordt toegepast. De laminering bindt de verschillende lagen van koper en glasvezel samen.

· Het boren en electroless koperdeposito – dit proces leidt tot de vereiste boorgaten en de geulen op PCB. Zij worden dan behandeld door koperstortingen.

Elektrotest, vervaardiging, micro-segmenteert, en definitieve inspectie

FAQ:

Q1. Welke bestandsindelingen keurt u voor goed de productie van PCB PCBA?
A: Gerberdossier: CAM350 RS274X

PCB-dossier: Protel 99SE, p-CAD 2001 PCB

BOM: Excel


Q2. Hoe kan ik een steekproef om uw kwaliteit te controleren ertoe brengen?
A: Na prijsbevestiging, kunt u orden voor steekproeven voor uw het testen en evaluatie plaatsen.

Q3. Hoe ongeveer uw leveringscapaciteit?

A: Onze leveringscapaciteit is rond 2000sqm elke dag. waar onze 25 000 ruimtegastheren R&D van de sqmfabriek, marketing, logistiek en verwervingsverrichtingen.
