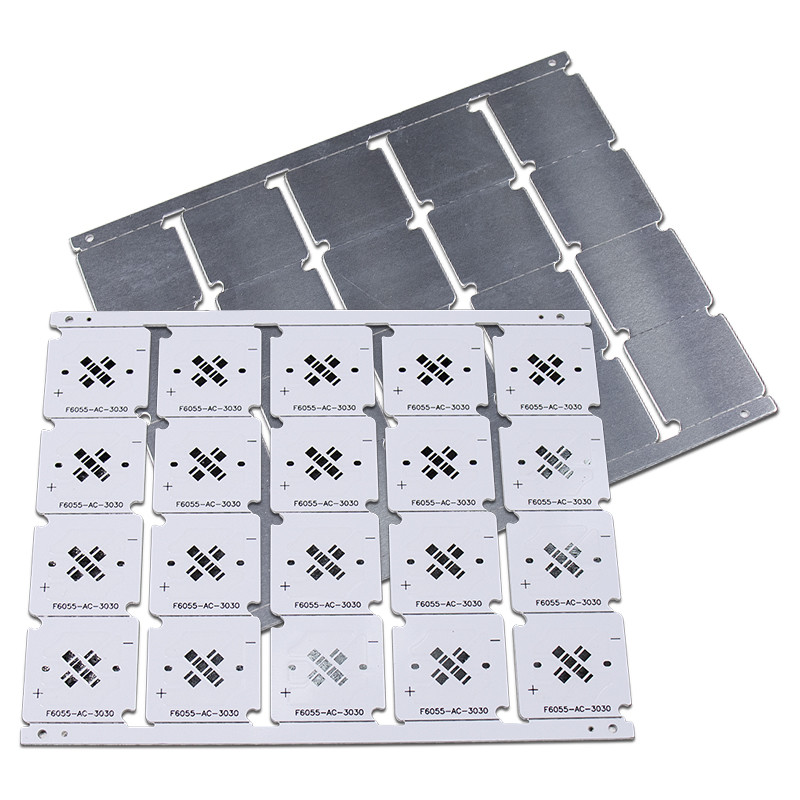

Geleide van de de Raads rond Geleide Kring van de Buis Lichte Kring van het de Raadsaluminium het Substraatpcb
Punt | Eenheid | Specificatie | Beproevingsomstandigheid | |
---|---|---|---|---|
Isolatiedikte | µm | Maximum Min |
200 60 |
- |
Soldeerselweerstand (288°C) | Seconde. | Min | 600 | Ipc-tm-650 2.4.13.1 |
Thermische Schok | 288°C * 10“ /cycle | Min | 6 keer | Ipc-tm-650 2.4.13.1 |
Schilsterkte (Normale status) | lb/in | Min | 9 | Ipc-tm-650 2.4.8 |
Analysevoltage | V/mil | 750 | Ipc-tm-650 2.5.6 | |
Volumeweerstandsvermogen (Normale status >E+14) | Ω * cm | 1.8x1015 | Ipc-tm-650 2.5.17.1 | |
Oppervlakteweerstandsvermogen (Normale status >E+12) | Ω | 3.5x1014 | Ipc-tm-650 2.5.17.1 | |
Diëlektrische Constante 1 Mhz Normale Status 1 GHz Normale Status |
- | 5.6 5.3 |
Ipc-tm-650 2.5.5.3 Ipc-tm-650 2.5.5.5 Ipc-tm-650 2.5.5.6 |
|
Dissipatiefactor 1 Mhz Normale Status 1 GHz Normale Status |
0,013 0,010 |
Ipc-tm-650 2.5.5.3 Ipc-tm-650 2.5.5.5 Ipc-tm-650 2.5.5.9 |
||
Waterabsorptie | % | 0,2 | Ipc-tm-650 2.6.2.1 | |
Warmtegeleidingsvermogen (slechts gemeten op isolatielaag) |
W/m°C | 1.0 | Astm-E1461 | |
Brandbaarheid | 94V-0 | Pas | Ipc-tm-650 2.3.9 | |
Tg | °C | 100 | Ipc-tm-650 2.2.24 | |
Td | °C | 410 | TBD (5wt% verlies) | |
MOT (RTI) | °C | 130 | UL 746B | |
CTI (Vergelijkende Volgende index) | V | 600 (PLC=0) | UL 746E DSR |
Highflypcb heeft aluminium PCBs 10+-jaren vervaardigd. Onze volledige de kringsraad die van het eigenschapaluminium mogelijkheden en Vrije DFM-Controle maken u toestaan om het aluminium van uitstekende kwaliteit die PCBs te krijgen binnen begroting wordt gedaan. Ons gedrukt Aluminium PCBs wordt wijd gebruikt voor LEIDENE verlichting, machtsmateriaal en automobielsystemen.
Highflypcb verstrekt Efficiënte, Betaalbare PCB-LEIDENE Verlichtingsoplossingen
Als volledige de oplossingenleverancier van eigenschappcb met een meer dan decennium van ervaring, kunnen wij de LEIDENE vervaardiging van PCB, componentenverwerving en assemblage allen onder één dak verstrekken. Wij kunnen met u werken die van het metaalkern/aluminium kringsraad te ontwikkelen aan uw specifieke toepassingen wordt aangepast. Wij kenmerken concurrerend geprijste die PCBs met standaardmateriaal Fr-4 wordt gemaakt dat een thermische aluminium beklede laag die efficiënt hitte zal verdrijven, alle LEIDENE componenten van PCB koel houden en beduidend omvat de prestaties van uw producten verbeteren.
Voor het uw LEIDENE onderzoek van PCB te verzenden gelieve uw gegevens naar sales@highfly-tech.com, zullen wij NOOIT uw projectontwerp met derde partij delen. Uw ontwerp is veilig met ons.
