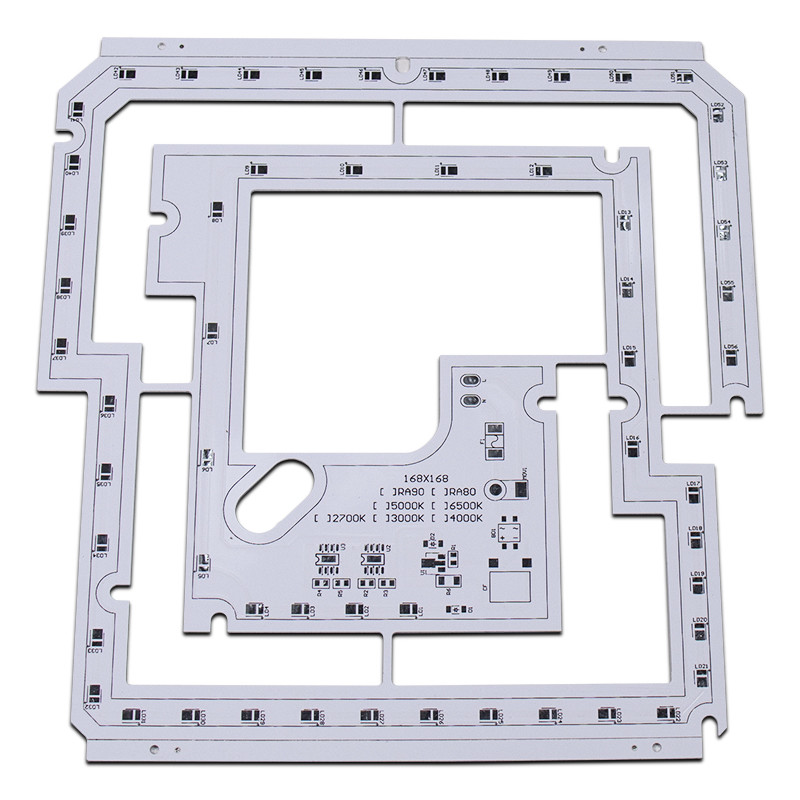

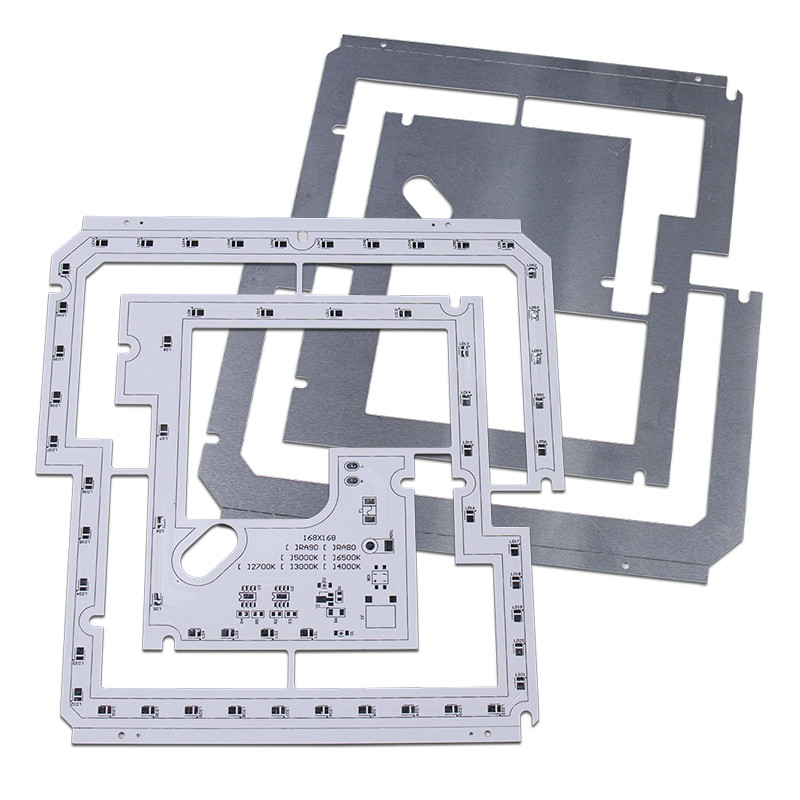

De zonne Lichte Kringsraad leidde 12v Geleide Geleide de Seriepcb van de Kringsraad Ontwerp
1. Inleiding
Als een soort enig-opgeruimde Aluminiumpcb, wordt LEIDENE PCB wijd gebruikt in straatlantaarns, LEIDENE lampen, en huishoudenlampen.
2. Materiaal: Aluminium-basis PCB
Punt | Eenheid | Specificatie | Beproevingsomstandigheid | |
Isolatiedikte | um |
Maximum Min |
200 60 |
— |
Soldeerselweerstand (288℃) | Seconde. | Min | 600 | Ipc-tm-650 2.4.13.1 |
Thermische schok | 288℃10“ /cycle | Min | 6 keer | Ipc-tm-650 2.4.13.1 |
Schilsterkte (Normale status) | lb/in | Min | 9 | Ipc-tm-650 2.4.8 |
Analysevoltage | V/mil | 750 | Ipc-tm-650 2.5.6 | |
Volumeweerstandsvermogen (Normale status>E+14) | Ω · cm | 1.8*1015 | Ipc-tm-650 2.5.17.1 | |
Oppervlakteweerstandsvermogen (Normale status>E+12) | Ω | — | 3.5*1014 | Ipc-tm-650 2.5.17.1 |
Diëlektrische constante 1 Mhz Normale status 1 GHz Normale status |
— |
5.6 5.3 |
Ipc-tm-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Dissipatieconstante 1 Mhz Normale status 1 GHz Normale status |
0,013 0,010 |
Ipc-tm-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Waterabsorptie | % | 0,2 | Ipc-tm-650 2.6.2.1 | |
Warmtegeleidingsvermogen (slechts gemeten op isolatielaag) |
W/m℃ | 1.0 | Astm-E1461 | |
Brandbaarheid | 94V-0 | Pas | Ipc-tm-650 2.3.9 | |
Tg | ℃ | 100 | Ipc-tm-650 2.4.24 | |
Td | ℃ | 410 | TBD (5wt% verlies) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Vergelijkende Volgende Index) | V | >600 (PLC=0) | UL746E DSR |
3. Certificatie: UL, ROHS, Bereik, ISO
4. Gebruikswaaier: Het aansteken, Automobiel elektronisch materiaal, Voeding, Elektronische controle, Computerapparatuur, Communicatie elektronika enz.
5. Welke tentoonstellingen wij binnen hebben deelgenomen?
De Tentoonstelling van New Delhi, de Elektronische Tentoonstelling van Moskou, enz.
6. Onze Diensten
1. Snelle reactie
2. Redelijke die prijs op goede kwaliteit wordt gebaseerd
3. Verleen one-stop dienst (componenten, OEM)
4. Overvloedige inventaris & Gebruikelijke materiële voorbereiding
7. Betalingswijze:
T/T, Paypal, creditcard, Western Union, enz.
Een aluminiumpcb heeft een gelijkaardige lay-out aan een andere PCB. Het heeft een laag of lagen van koper, soldeerselmasker en silkscreen gelaagd over het. In plaats van het hebben van glasvezel of plastic substraat, niettemin, heeft een raad van de aluminiumkring een metaalsubstraat. Deze basis bevat hoofdzakelijk een combinatie van aluminium. De metaalkern kan volledig uit metaal bestaan of een combinatie van glasvezel en aluminium hebben. Het aluminium PCBs wordt typisch enig-opgeruimd maar kan ook tweezijdig zijn. Multilayer Aluminium PCBs is hoogst moeilijk te vervaardigen.
Aluminiumsubstraat
De aluminiumraad krijgt het meeste gebruik in leiden en macht die elektronika omzetten. Het intense die licht door LEDs wordt veroorzaakt leidt tot hoge niveaus van hitte, die het aluminium vanaf componenten leidt. Een aluminiumpcb breidt de levensduur van een LEIDEN apparaat uit en zorgt voor meer stabiliteit. U kunt aluminiumsubstraten in straatlantaarns, eindelichten en huishoudenverlichting vinden. Zij staan machtsconvertors toe om stromen te veranderen en elektronika te regelen. De scheppers in veel andere industrieën vinden ook gebruik in de raad van de aluminiumkring, maar zij voeren hen niet uit zoals vaak.
