Van het de Raadsontwerp van de aluminium de Beklede PCB Geleide Lichte Kring Geleide Raad Smd
1. Inleiding
Als een soort enig-opgeruimde Aluminiumpcb, wordt LEIDENE PCB wijd gebruikt in straatlantaarns, LEIDENE lampen, en huishoudenlampen.
2. Materiaal: Aluminium-basis PCB
Punt | Eenheid | Specificatie | Beproevingsomstandigheid | |
Isolatiedikte | um |
Maximum Min |
200 60 |
— |
Soldeerselweerstand (288℃) | Seconde. | Min | 600 | Ipc-tm-650 2.4.13.1 |
Thermische schok | 288℃10“ /cycle | Min | 6 keer | Ipc-tm-650 2.4.13.1 |
Schilsterkte (Normale status) | lb/in | Min | 9 | Ipc-tm-650 2.4.8 |
Analysevoltage | V/mil | 750 | Ipc-tm-650 2.5.6 | |
Volumeweerstandsvermogen (Normale status>E+14) | Ω · cm | 1.8*1015 | Ipc-tm-650 2.5.17.1 | |
Oppervlakteweerstandsvermogen (Normale status>E+12) | Ω | — | 3.5*1014 | Ipc-tm-650 2.5.17.1 |
Diëlektrische constante 1 Mhz Normale status 1 GHz Normale status |
— |
5.6 5.3 |
Ipc-tm-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Dissipatieconstante 1 Mhz Normale status 1 GHz Normale status |
0,013 0,010 |
Ipc-tm-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Waterabsorptie | % | 0,2 | Ipc-tm-650 2.6.2.1 | |
Warmtegeleidingsvermogen (slechts gemeten op isolatielaag) |
W/m℃ | 1.0 | Astm-E1461 | |
Brandbaarheid | 94V-0 | Pas | Ipc-tm-650 2.3.9 | |
Tg | ℃ | 100 | Ipc-tm-650 2.4.24 | |
Td | ℃ | 410 | TBD (5wt% verlies) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Vergelijkende Volgende Index) | V | >600 (PLC=0) | UL746E DSR |
3. Certificatie: UL, ROHS, Bereik, ISO
4. Gebruikswaaier: Het aansteken, Automobiel elektronisch materiaal, Voeding, Elektronische controle, Computerapparatuur, Communicatie elektronika enz.
5. Welke tentoonstellingen wij binnen hebben deelgenomen?
De Tentoonstelling van New Delhi, de Elektronische Tentoonstelling van Moskou, enz.
6. Onze Diensten
1. Snelle reactie
2. Redelijke die prijs op goede kwaliteit wordt gebaseerd
3. Verleen one-stop dienst (componenten, OEM)
4. Overvloedige inventaris & Gebruikelijke materiële voorbereiding
7. Betalingswijze:
T/T, Paypal, creditcard, Western Union, enz.
Van de het Aluminiumkern van controlepcbway de productiemogelijkheden van PCB in de volgende lijst:
Eigenschap | Vermogen |
Materiaal | Aluminiumkern (Binnenlandse 1060), Koperkern, FR4-het behandelen |
Warmtegeleidingsvermogen | 1.0W/(m*k), 2.0W/(m*k) |
Min. Spoor/het Uit elkaar plaatsen | 4mil |
Min. Gatengrootte | 0.8mm |
Grondstof | Aluminium, FR4, Flex, flex-Stijf, HDI, Rogers, enz. |
Raadsdikte | 0.43.2mm |
Oppervlakte het Eindigen | Onderdompelingsgoud, OSP, Hard Goud, Onderdompelingszilver, Enepig |
Finsihkuiper | 1-4oz |
Soldeerselmasker | Groen, Rood, Geel, Blauw, Wit, Zwart, Purper, Matte Black, groene Steen |
Silkscreen | Zwart wit, |
Via Proces | Tenting Vias, Gestopte Vias, behandelde niet Vias |
Het testen | Vliegsonde die (Vrij) testen en A.O.I-het testen |
Bouw tijd | 2-3 dagen |
levertijd | 2-3 dagen |
tussen haakjes:

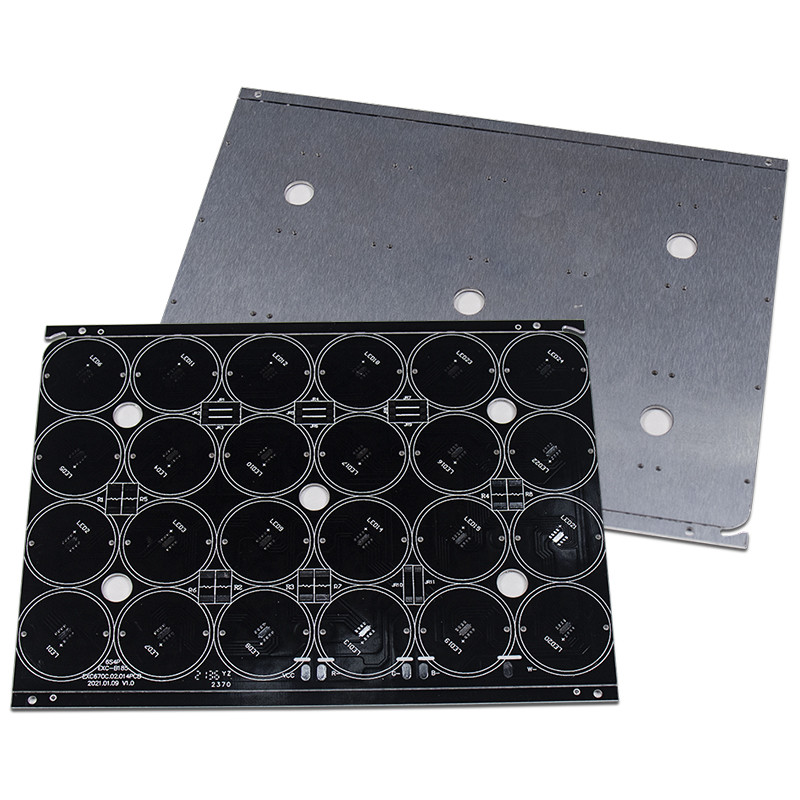

Als wij een orde voor de draadloze kring van enig-opgeruimd aluminiumsubstraat plaatsen, is het best nota nemen van om al dan niet om thermische geleidende lijm toe te voegen, anders zal PCBWay met u bevestigen of de thermische geleidende lijm nodig is. De thermische geleidende lijm is melkachtig wit. Het witte deel in het beeld.
