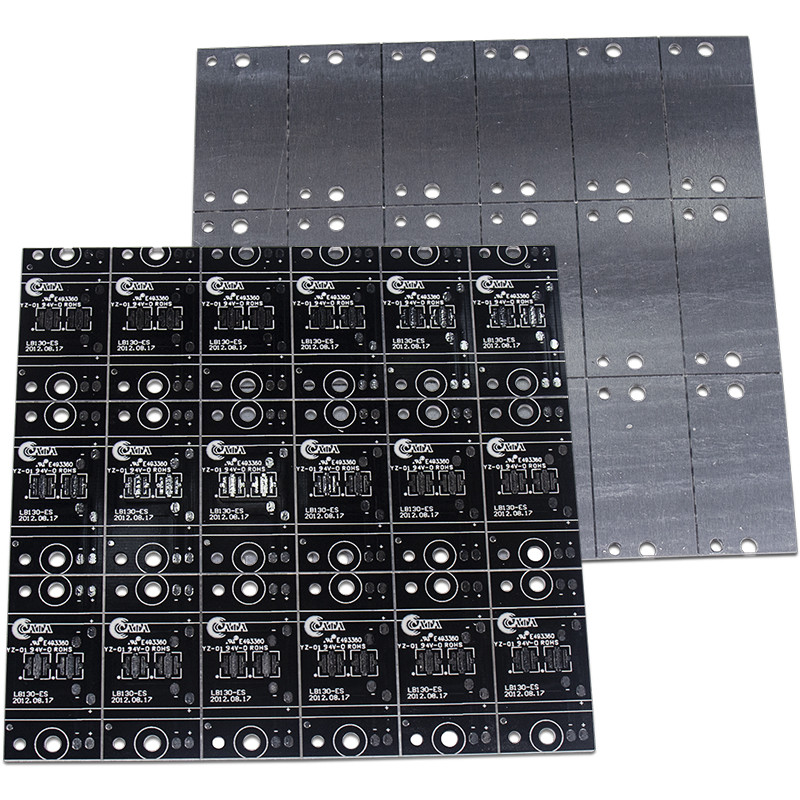

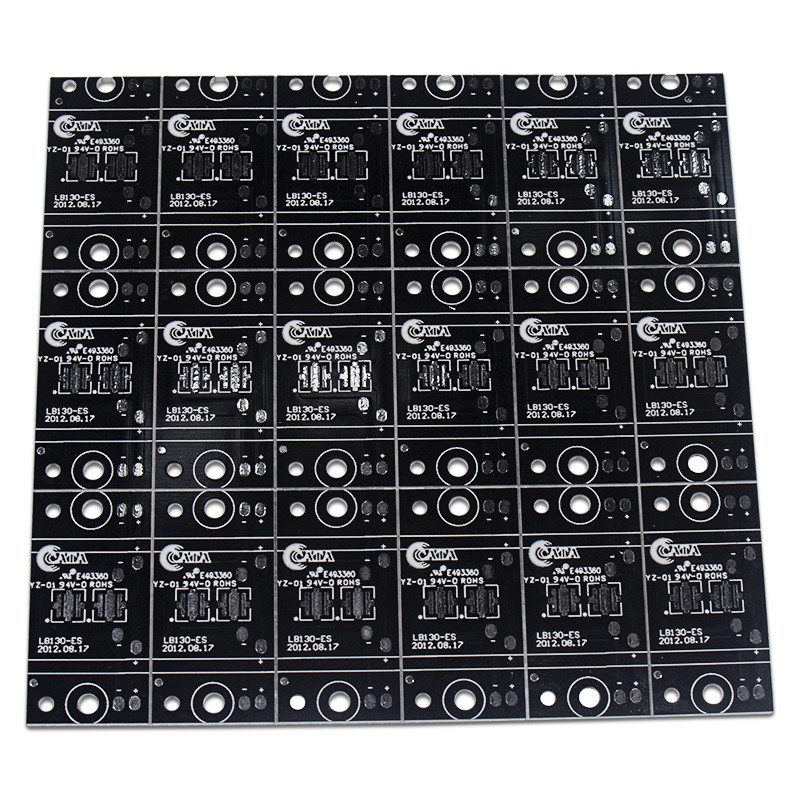

Het geleide Metaal 12v van Buis Lichte PCB leidde raad van het Ontwerp rgb geleide PCB van de kringsraad
1. Inleiding
Als een soort enig-opgeruimde Aluminiumpcb, wordt LEIDENE PCB wijd gebruikt in straatlantaarns, LEIDENE lampen, en huishoudenlampen.
2. Materiaal: Aluminium-basis PCB
Punt | Eenheid | Specificatie | Beproevingsomstandigheid | |
Isolatiedikte | um |
Maximum Min |
200 60 |
— |
Soldeerselweerstand (288℃) | Seconde. | Min | 600 | Ipc-tm-650 2.4.13.1 |
Thermische schok | 288℃10“ /cycle | Min | 6 keer | Ipc-tm-650 2.4.13.1 |
Schilsterkte (Normale status) | lb/in | Min | 9 | Ipc-tm-650 2.4.8 |
Analysevoltage | V/mil | 750 | Ipc-tm-650 2.5.6 | |
Volumeweerstandsvermogen (Normale status>E+14) | Ω · cm | 1.8*1015 | Ipc-tm-650 2.5.17.1 | |
Oppervlakteweerstandsvermogen (Normale status>E+12) | Ω | — | 3.5*1014 | Ipc-tm-650 2.5.17.1 |
Diëlektrische constante 1 Mhz Normale status 1 GHz Normale status |
— |
5.6 5.3 |
Ipc-tm-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Dissipatieconstante 1 Mhz Normale status 1 GHz Normale status |
0,013 0,010 |
Ipc-tm-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Waterabsorptie | % | 0,2 | Ipc-tm-650 2.6.2.1 | |
Warmtegeleidingsvermogen (slechts gemeten op isolatielaag) |
W/m℃ | 1.0 | Astm-E1461 | |
Brandbaarheid | 94V-0 | Pas | Ipc-tm-650 2.3.9 | |
Tg | ℃ | 100 | Ipc-tm-650 2.4.24 | |
Td | ℃ | 410 | TBD (5wt% verlies) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Vergelijkende Volgende Index) | V | >600 (PLC=0) | UL746E DSR |
3. Certificatie: UL, ROHS, Bereik, ISO
4. Gebruikswaaier: Het aansteken, Automobiel elektronisch materiaal, Voeding, Elektronische controle, Computerapparatuur, Communicatie elektronika enz.
5. Welke tentoonstellingen wij binnen hebben deelgenomen?
De Tentoonstelling van New Delhi, de Elektronische Tentoonstelling van Moskou, enz.
6. Onze Diensten
1. Snelle reactie
2. Redelijke die prijs op goede kwaliteit wordt gebaseerd
3. Verleen one-stop dienst (componenten, OEM)
4. Overvloedige inventaris & Gebruikelijke materiële voorbereiding
7. Betalingswijze:
T/T, Paypal, creditcard, Western Union, enz.
Algemene inleiding van Aluminiumpcb
Onder al Metaalkern PCBs, is Aluminiumpcb het gemeenschappelijkste type. De grondstof bestaat uit een aluminiumkern en een standaardfr4. Het kenmerkt een thermische beklede laag die hitte op een hoogst efficiënte manier terwijl het koelen van componenten en het verhogen van de algemene prestaties van de producten verdrijft. Momenteel, wordt Aluminium Gesteunde PCB beschouwd als oplossing voor hoge macht en strakke tolerantietoepassingen.
Voordelen van Aluminiumpcb
1. Milieuvriendelijk: Het aluminium is niet-toxisch en rekupereerbaar. De productie met aluminium is ook bevorderlijk voor het behoud van energie toe te schrijven aan zijn gemak van assemblage. Voor de gedrukte leveranciers van de kringsraad, die helpt dit metaal de gezondheid van onze planeet handhaven gebruiken.
2. Hittedissipatie: De hoge temperaturen kunnen strenge schade aan elektronika veroorzaken, zodat is het wijs om een materiaal te gebruiken dat kan helpen hitte verdrijven. Het aluminium kan hitte vanaf essentiële componenten eigenlijk overbrengen, waarbij het schadelijke effect wordt geminimaliseerd het op de kringsraad kon hebben.
3. Hogere duurzaamheid: Het aluminium verstrekt sterkte en duurzaamheid aan een product dat de ceramische of glasvezelbasissen niet kunnen. Het aluminium is een stevige grondstof die toevallige breuk tijdens productie, behandeling, en dagelijks gebruik kan verminderen.
4. Lichtgewicht: Voor zijn ongelooflijke duurzaamheid, is het aluminium een verrassend lichtgewichtmetaal. Het aluminium voegt sterkte en veerkracht zonder het toevoegen op enig extra gewicht toe.
