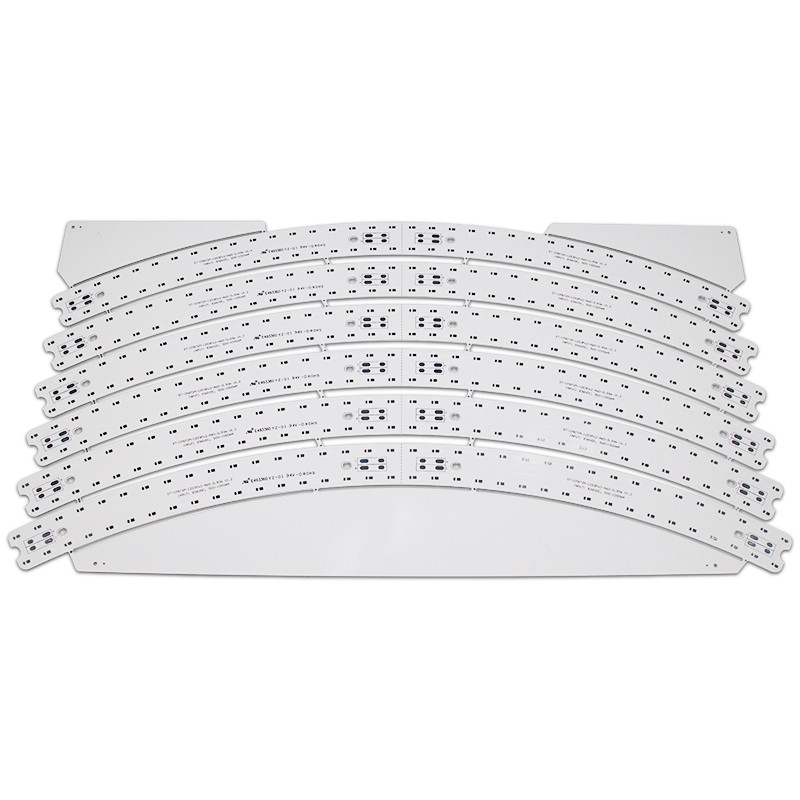

100W 120W 500W 1000W 3030 leiden kweken Lichte MCPCB-Raad
2PCS
MOQ
large.img.alt
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: Yizhuo
Certificering: CE,ROHS,UL
Modelnummer: LEIDENE Raad 12 van PCB
Hoog licht:

Leiden kweken Lichte MCPCB-Raad

,

100W de LEIDENE Lichte Raad van MCPCB

,

120W LEIDENE MCPCB

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Vacuümverpakking + de doos van het Goede kwaliteitskarton
Levertijd: 10-12 het werkdagen
Betalingscondities: T/T, Western Union
Specificaties
Materiaal: Aluminiummateriaal
Het profileren van Ponsen: Het verpletteren, v-BESNOEIING, Beveling
Oppervlakte het Eindigen: HASL/ENIG/OSP/Immersion zilver
Min. Lijnbreedte: 0.3-0.35um
Toepassing: medisch materiaal, automobielelektronika, de industrie
Soldeerselmasker: Groen. Rood. Blauw. Wit. Black.Yellow
Productomschrijving

100W 120W 500W 1000W 3030 leiden kweken de Lichte Raad van de Metaalkern Gedrukte Kring

1. Inleiding

Als een soort enig-opgeruimde Aluminiumpcb, wordt LEIDENE PCB wijd gebruikt in straatlantaarns, LEIDENE lampen, en huishoudenlampen.



2. Materiaal: Aluminium-basis PCB

Punt Eenheid   Specificatie Beproevingsomstandigheid
Isolatiedikte um

Maximum

Min

200

60

Soldeerselweerstand (288℃) Seconde. Min 600 Ipc-tm-650 2.4.13.1
Thermische schok 288℃10“ /cycle Min 6 keer Ipc-tm-650 2.4.13.1
Schilsterkte (Normale status) lb/in Min 9 Ipc-tm-650 2.4.8
Analysevoltage V/mil   750 Ipc-tm-650 2.5.6
Volumeweerstandsvermogen (Normale status>E+14) Ω · cm   1.8*1015 Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen (Normale status>E+12) Ω 3.5*1014 Ipc-tm-650 2.5.17.1

Diëlektrische constante

1 Mhz Normale status

1 GHz Normale status



5.6

5.3

Ipc-tm-650

2.5.5.3

2.5.5.5

2.5.5.6

Dissipatieconstante

1 Mhz Normale status

1 GHz Normale status



0,013

0,010

Ipc-tm-650

2.5.5.3

2.5.5.5

2.5.5.9

Waterabsorptie %   0,2 Ipc-tm-650 2.6.2.1

Warmtegeleidingsvermogen

(slechts gemeten op isolatielaag)

W/m℃   1.0 Astm-E1461
Brandbaarheid 94V-0   Pas Ipc-tm-650 2.3.9
Tg   100 Ipc-tm-650 2.4.24
Td   410 TBD (5wt% verlies)
MOT (RTI)   130 UL746B
CTI (Vergelijkende Volgende Index) V   >600 (PLC=0) UL746E DSR



3. Certificatie: UL, ROHS, Bereik, ISO
4. Gebruikswaaier: Het aansteken, Automobiel elektronisch materiaal, Voeding, Elektronische controle, Computerapparatuur, Communicatie elektronika enz.
5. Welke tentoonstellingen wij binnen hebben deelgenomen?
De Tentoonstelling van New Delhi, de Elektronische Tentoonstelling van Moskou, enz.



6. Onze Diensten
1. Snelle reactie
2. Redelijke die prijs op goede kwaliteit wordt gebaseerd
3. Verleen one-stop dienst (componenten, OEM)
4. Overvloedige inventaris & Gebruikelijke materiële voorbereiding


7. Betalingswijze:
T/T, Paypal, creditcard, Western Union, enz.



100W 120W 500W 1000W 3030 leiden kweken Lichte MCPCB-Raad 0





Aluminiumpcb

De raad van de aluminiumkring bevat een dunne laag van thermaal geleidend diëlektrisch materiaal, dat het effect van het overbrengen van hitte heeft.
Een raad van de aluminiumkring wordt ook genoemd PCB van de aluminiumbasis, flexibele aluminiumpcb, beklede drukte het metaal kringsraad (MCPCB), een geïsoleerd metaalsubstraat (IMS of IMPCB), enz.

100W 120W 500W 1000W 3030 leiden kweken Lichte MCPCB-Raad 1

Structuur van Aluminiumpcb

De raad van de aluminiumkring is samengesteld uit een unieke gelaagde structuur.

Kringslaag

Het gedrukte schakelschema wordt geëtst met een 1oz-10oz-koperlaag om de componenten te assembleren en met elkaar te verbinden, die een hogere stroom kunnen dragen in vergelijking met Fr-4.

Isolatielaag

De belangrijkste rol van de isolatielaag is isolatie en het warmtegeleidingsvermogen, het speelt een centrale rol in Aluminiumpcb, die helpt om hitte te verspreiden en de werkende temperatuur van het apparaat te verminderen om verhoogde machtsoutput, verminderd volume te bereiken, en met verlengde levensduur.

Metaalsubstraten

Het metaalsubstraat kan volgens de vereisten van het thermische en mechanische geleidingsvermogen van Aluminiumpcb worden geselecteerd, is het aluminium de ideale keus, maar ook koper, roestvrij staal, ijzer, siliciumstaal, enz.

100W 120W 500W 1000W 3030 leiden kweken Lichte MCPCB-Raad 2
