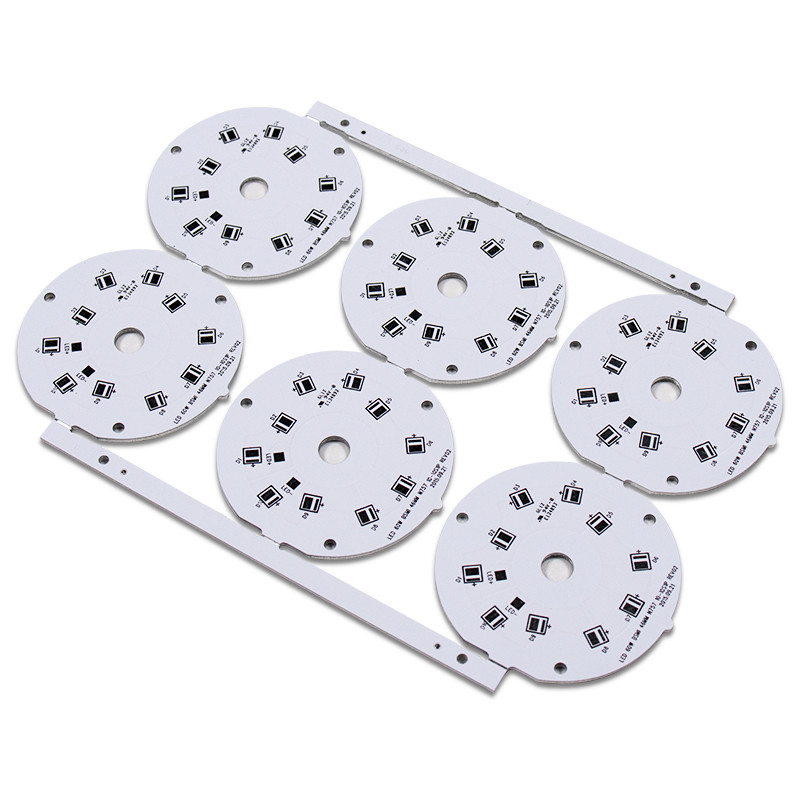

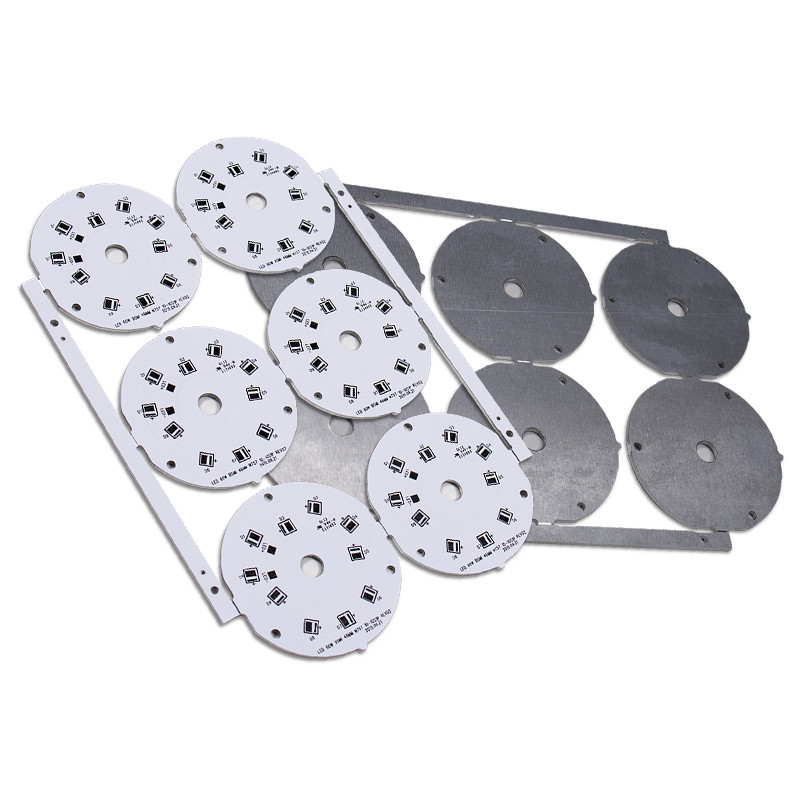

Van de de kringsraad van PCB van het douane enig-zijaluminium 12v geleide lichte geleide PCB

Structuur van Aluminium PCBs:

De structuur van een basisaluminiumpcb is dat van een Koper het Beklede Laminaat (CCL) met een Aluminiumbasis steunde. Een Koperfolie en een diëlektrische laag maken omhoog CCL. De Aluminiumbasis kan een extra membraan van de Aluminiumbasis als bescherming hebben.

Fig. 2: Structuur van een Aluminiumpcb

De Laag van de koperfolie: De fabrikanten gebruiken over het algemeen dezelfde Koperfolie die zij voor regelmatige Fr-4 raad gebruiken, tenzij de toepassingen groot huidig laadvermogen eisen. Voor de laatstgenoemden, gebruiken zij vrij zwaar koper, met dikte die van 1 tot 10 ons variëren. De binnenpartij van de Koperfolie gaat door een typisch Zink en Messingsplateren zijn sterkte schil-weg verbeteren, terwijl de hoogste oppervlakte een chemische behandeling ondergaat om oxydatie te verhinderen.

Diëlektrische Laag: De dikte van deze laag varieert van 50 tot um 200, en vormt de kerntechnologie van Aluminiumpcb. De diëlektrische laag heeft uitstekend warmtegeleidingsvermogen, lage thermische weerstand, en hoge elektrische isolatieeigenschappen. Het heeft ook uitstekende anti-thermische het verouderen eigenschappen en kan thermische en mechanische spanning weerstaan.

De structuur van de diëlektrische laag hangt van de toepassing af. Bijvoorbeeld, gebruikt het Universele gebruik van Aluminiumpcbs pre-preg-pre van epoxyglasvezel als diëlektrische laag, speciale het gebruiksharsen van Aluminiumpcbs van hoog warmtegeleidingsvermogen, en Aluminium Met hoge frekwentie PCBs een diëlektrische laag met een prepreg van de harsglasvezel van Polyimide of Polyolefin.

De Laag van de aluminiumbasis: Dit is een materiaal van het Aluminiumsubstraat handelend als ondersteunende component. Samen met hoog warmtegeleidingsvermogen, moet de basislaag voor regelmatige mechanische productieprocessen met inbegrip van knipsel, ponsen, en boring geschikt zijn.

FAQ:

Q1. Worden al uw producten verklaard met UL, ROHS enz.
A: Ja, worden wij verklaard aan ISO9001: 2015, ISO14001: 2015, UL, SGS, ROHS.

Q2. Hoe kan ik een steekproef om uw kwaliteit te controleren ertoe brengen?
A: Na prijsbevestiging, kunt u orden voor steekproeven voor uw het testen en evaluatie plaatsen.

Q3:  Biedt u waarborg aan voor de producten?
A: Ja, bieden wij 2 jaar garantie aan onze producten aan.
