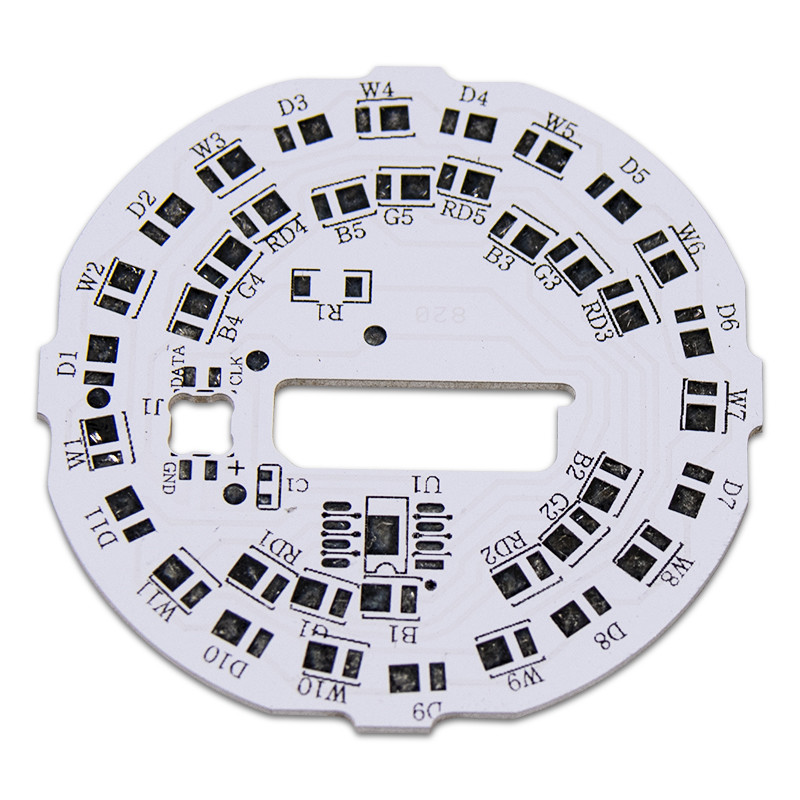

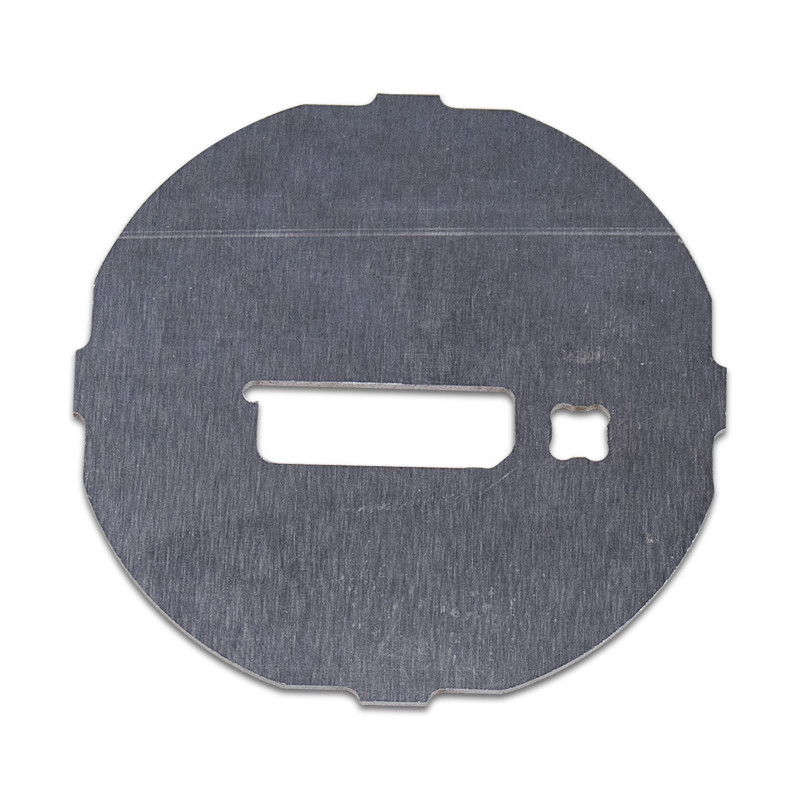

De hoge raad van PCB OSP van het warmtegeleidingsvermogenaluminium mcpcb voor Autolicht
Grondstof | Fr-4 /Aluminum /CEM-1 |
Lagen | 1-22 |
Dikte van het Finised de binnen/buitenkoper | 1-6OZ |
Gebeëindigde raadsdikte | 0.27.0mm |
Min gatengrootte | Mechanisch gat: 0.15mm Lasergat: 0.1mm |
Gecontroleerde Impedantie | +/-5% |
Het stoppen van viasvermogen | 0.20.8mm |
Overzichtsprofiel | Rout/van de v-Besnoeiing het gat Brugzegel |
Oppervlaktebehandeling | HASL, loodvrije HASL, Onderdompelingsgoud, Onderdompelingstin, Onderdompelings Zilveren, Hard goud, Flitsgoud, OPS… |
Alhoewel het alle-aluminium clads dezelfde manier werkt, d.w.z., in hittedissipatie, hebben de verschillende types individuele die kenmerken op hun ontwerp en structuur worden gebaseerd. Het volgende is de types van aluminium clads dat u zou moeten het weten.
Wanneer wij PCB van het door-gatenaluminium, de fabrikantenvulgrond en de pre-boren één enkele aluminiumlaag ontwerpen en dan het gelamineerde materiaal toepassen. Er zal een vorming van een kern van multilayer bouw na dit proces zijn. Daarna, lamineren zij de thermische materialen aan de twee kanten van de raad met thermische materialen plakkend. De definitieve aanraking impliceert het boren bij de assemblage.
Een flexibele aluminiumpcb is een onlangs op de markt gebrachte die kringsraad met een polyimidehars met ceramische filters op aankoop wordt geïntegreerd.
De essentie van de twee materialen moet isolatie, flexibiliteit (u kunt PCB verdraaien of vouwen aan om het even welke vorm en de vorm behouden), en thermische efficiency verhogen. Wat meer, hun toepassing is is rendabel aangezien u te hoeven om schakelaars of geen kabels te kopen. Het is nadelig omdat u niet het eindproduct veranderen of kunt wijzigen zodra u een specifieke vorm verwerft.
Multilayer aluminium PCBs heeft veelvoudig-laag thermaal geleidende diëlektrica. Het ontwerp vormt één of meerdere die lagen van schakelschema in diëlektrisch met het blinde vias thermisch vertegenwoordigen of signaalvias worden gevonden.
Een voordeel aan het gebruiken van multilayer IMS PCB is de ongecompliceerde en doeltreffende oplossing die zij voor warmtegeleiding in complexe producten hebben aangeboden. Tegendeel aan dat, zijn zij duur en kunnen niet gemakkelijk in hitteoverdracht in enige laagontwerpen in dienst nemen. Hun toepassing is vaak in voedingproducten.
In dit type van PCB; de het isoleren laag is een epoxyharsmateriaal. De epoxyhars zou uitstekend warmtegeleidingsvermogen moeten hebben.
Met aluminiumpcb met hoge frekwentie, heeft de het isoleren laag een polyolefin of polyimidemateriaal. Andere tijden, het kunnen geweven glasvezel tussen een epoxyhars zijn. Het doel van de materialen is de flexibiliteit van PCB te verbeteren.
Toepassingen:
1. Plafondlichten
2. Reclame licht-doos
3. Commerciële luminaires
4. Kanaallichten
5. Trofferlampen
6. Architecturale verlichting
7. Decoratieve verlichting
8. Comité lichten
9. Benedenlichten
FAQ:
Q1. Hoe ongeveer uw leveringscapaciteit?
A: Onze leveringscapaciteit is rond 2000sqm elke dag. waar onze 25 000 ruimtegastheren R&D van de sqmfabriek, marketing, logistiek en verwervingsverrichtingen.
Q2. Hoe kan ik een steekproef om uw kwaliteit te controleren ertoe brengen?
A: Na prijsbevestiging, kunt u orden voor steekproeven voor uw het testen en evaluatie plaatsen.
Q3: Hoe ongeveer de het Verschepen kosten?
A: De het verschepen kosten worden bepaald door de bestemming, gewicht, die grootte van de goederen inpakken. Gelieve te laten ons weten of wenst u ons om u te citeren de het verschepen kosten.
