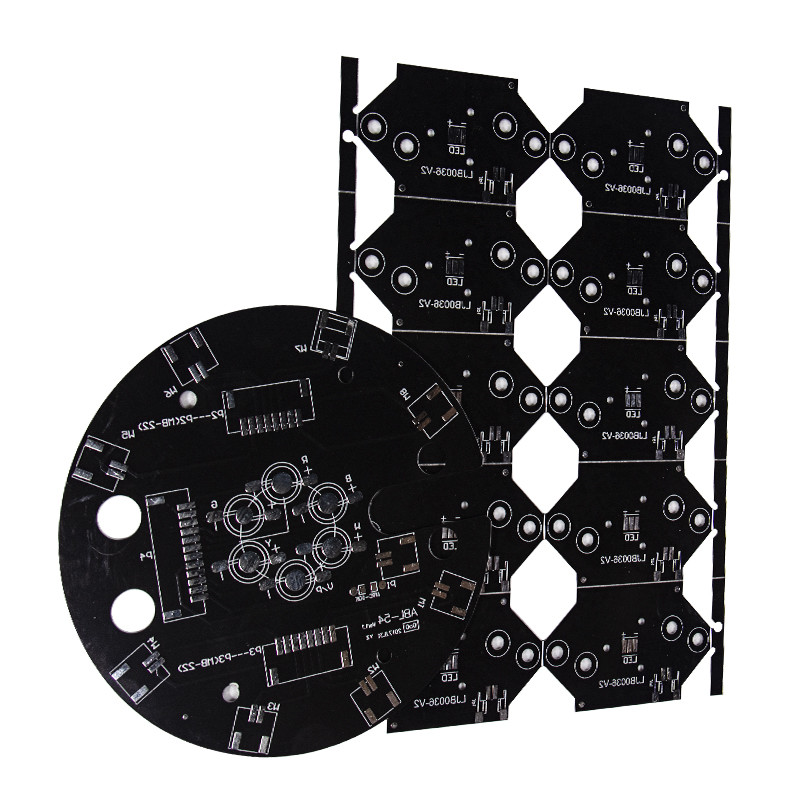

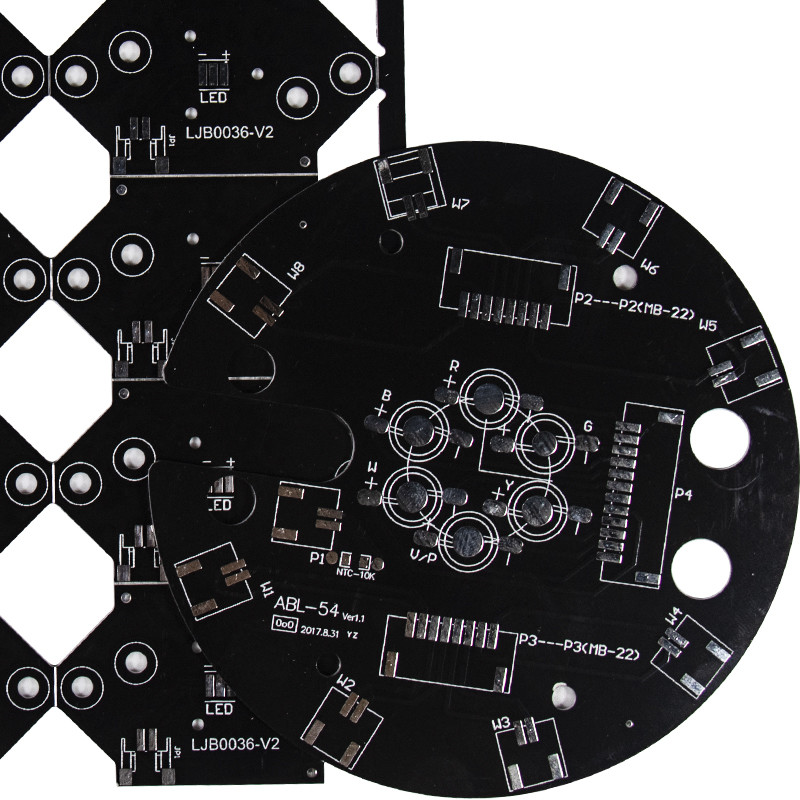

Kies Opgeruimde van de de Kringsraad van Aluminium94v0 PCB Goede de Hittedissipatie uit

Een dunne laag van thermaal diëlektrisch geleidend maar elektrisch isoleren is gelamineerd tussen een metaalbasis en een koperfolie. De koperfolie wordt geëtst in het gewenste kringspatroon en de metaalbasis trekt hitte vanaf deze kring door dunne diëlektrisch.

Aluminiumpcb is een uniek op metaal-gebaseerd koper bekleed laminaat; het heeft goed warmtegeleidingsvermogen, elektroisolatie en het machinaal bewerken van prestaties.

Aluminiumpcb is één van op metaal-gebaseerde PCB, met inbegrip van koperfolie, thermische het isoleren laag en het metaalsubstraat, zijn structuur verdeelt in drie lagen:

1. Kringslaag: het equivalent van een gewone PCB, koperdikte van 1oz aan 10oz.
2. Isolatielaag: De isolatie is een laag van thermisch isolerend materiaal met lage thermische weerstand. Dikte: 0,003 „aan 0,006“ duim zijn de de kerntechnologie van aluminiumpcb.
3. Gebaseerde Laag: een metaalsubstraat, gewoonlijk aluminium of koper kan worden gekozen.

De hittedissipatie door deze bouw wordt veroorloofd is dramatisch superieur aan standaard Fr-4 bouw die. De gebruikte diëlektrica zijn typisch 5 tot 10 keer zo thermaal geleidend zoals conventioneel epoxy-glas en een tiende van de dikte die in thermische overdracht exponentieel efficiënter resulteren dan een conventionele stijve PCB.

Hoewel de Machtsconvertors en LEDs de grootste gebruikers van deze producten zijn, kijken de Automobiel en rf-bedrijven ook om uit de voordelen van deze bouw voordeel te halen. Één enkele laagbouw is de eenvoudigste, het meest thermaal geleidende en rendabelste bouw. De ontwerpen met hogere componententellingen kunnen geen ruimte hebben voor al het vereiste verpletteren op één enkele laag. In dit geval wordt een twee laagontwerp vereist. Een dun blad van diëlektrisch, typisch rond .006“ dik, wordt geboord, geplateerd en heel erg zoals een standaard tweezijdige gedrukte kringsraad geëtst. Het blad is dan gelamineerd thermaal gebruikend geleidend materiaal plakkend aan de metaalbasis. Deze extra verpletterende laag resulteert verder in componenten vanaf heatsink en verminderde de hitteoverdracht zodat wordt deze bouw slechts indien nodig geadviseerd.
