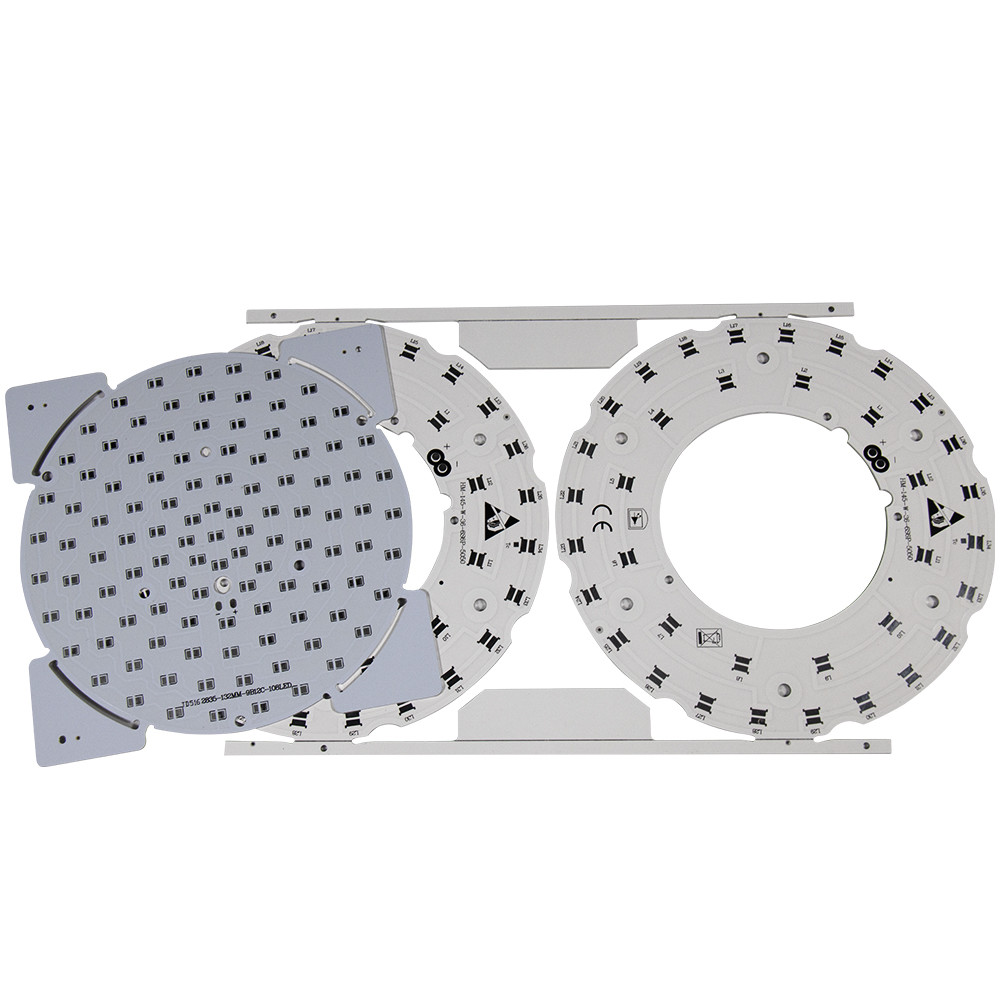

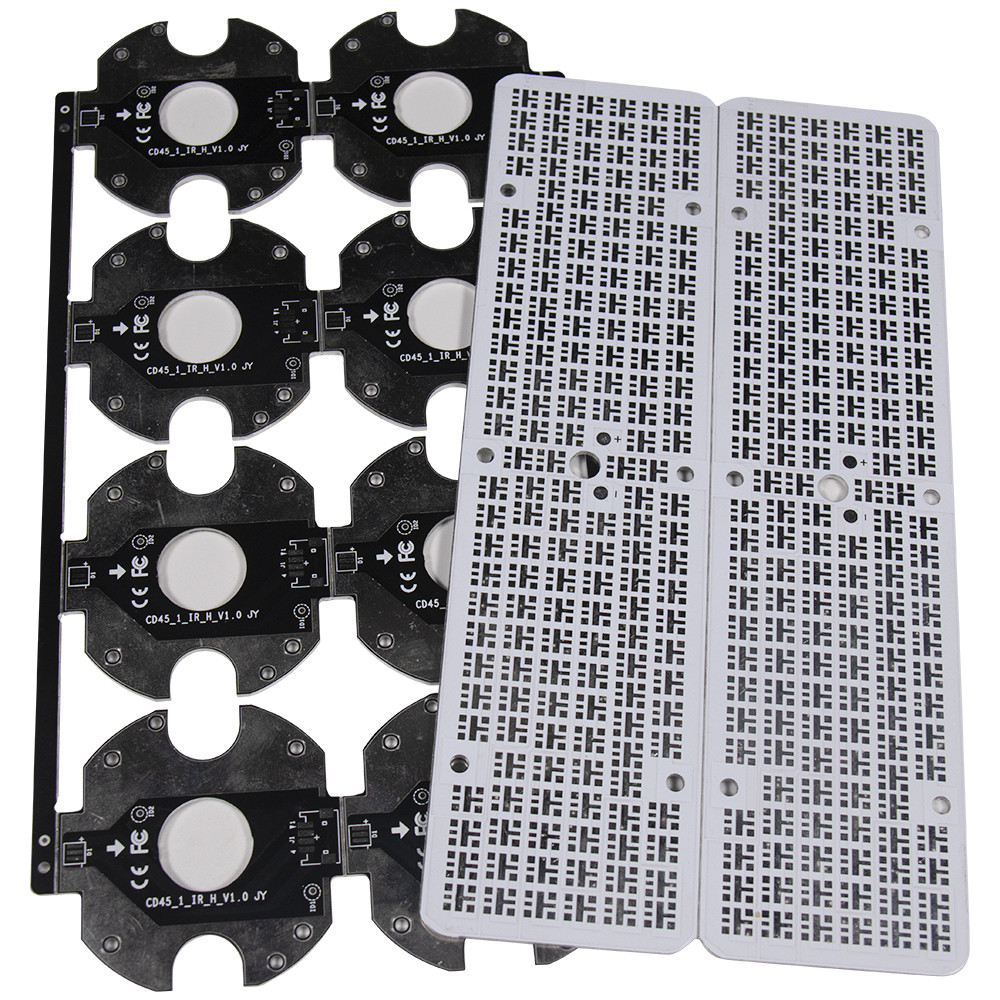

OEM SMD 12V 18W de Dienst van de Douanesilkscreen van de de LEIDENE Kringsraad van PCB
1PCS
MOQ
large.img.alt
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: Yizhuo
Certificering: UL,CE,ROHS
Modelnummer: mcpcb 06
Hoog licht:

18W de LEIDENE Kringsraad van PCB

,

De LEIDENE van SMD 12V Kringsraad van PCB

,

de LEIDENE van 18W SMD Raad van PCB

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Vacuümverpakking
Levertijd: 10-12 het werkdagen
Betalingscondities: T/T
Levering vermogen: 120000 sq.m/per maand
Specificaties
Laag: 1-2 lagen
Het testen: fixturer het testende kaliber/het vliegen testen
Certificaat: ISO9001: 2008, ROHS, UL
Raadsgrootte: kan worden aangepast
Silkscreen: Wit, Geel, Zwart
Oppervlakte het Eindigen: HASL, OSP, ENIG, Gouden vinger
Productomschrijving

OEM SMD 12V 18W de Dienst van de Douanesilkscreen van de de LEIDENE Kringsraad van PCB



SMD leidde PCB-OEM van de kringsraad de gedrukte kring van de dienst12v 18W PCB raad

Aluminium Gedrukte Kringsraad: Inleiding

De fabrikanten van aluminiumpcb produceren aluminiumlegering na verscheidene thermische behandelingen en pre-trekt processen. Deze stappen zijn noodzakelijk om de kwaliteit van Aluminiumlegering te verzekeren. U kunt niet zijn sterkte met of het 2XXX-systeem of het 7XXX-systeem vergelijken.

Nochtans, genieten de fabrikanten van de verwerkingsprestaties, het galvaniseren kenmerken, het lassen macht, en corrosiebestendig van zijn silicium en magnesiumlegering. Voorts biedt het hardheid, compact materiaal, geen misvorming en materiaal aan zonder gebreken.

Oppoetsen en kleuren zijn ook gemakkelijk en efficiënt. Het verbazende oxydatieeffect voegt verder aan zijn beroep toe.

Aluminiumpcb die vervaardigt: Structuur van Aluminiumpcb

Het koper-beklede laminaat (CCL) is de basis van de structuur van aluminiumpcb. Het bestaat uit het aluminiummembraan, de aluminiumbasis, de diëlektrische laag, en de koperfolie. In het beeld hieronder, kunt u de structuur van het koper-beklede laminaat zien.

De laag van de koperfolie

Het Aluminium CCL heeft dezelfde laag van de koperfolie zoals dat van een ander type van CCL van PCC. Het is de doelstelling van de stroom om een groot huidig laadvermogen te verstrekken. wegens dit, die dik koper kiest is een kring een goed besluit in de productie van aluminiumpcb.

Over het algemeen, verkiest de fabrikant de dikte tussen 1oz boven 10oz. Het is belangrijk voor het achtereind van de koperfolie om door verschillende oxydatiebehandeling te gaan. De behandeling impliceert ook chemische producten.

Eveneens, gaat de voorkant door messing plateren en het zincing. De belangrijkste reden voor voorbehandeling is de sterkte van de aluminium Gedrukte Kringsraad schil-weg te verbeteren.

Diëlektrische Laag

De volgende laag, is de diëlektrische laag. Het compromitteert van een samengesteld thermisch diëlektrisch materiaal. Dit materiaal heeft een lage thermische weerstand. Over het algemeen, heeft het een dikte die zich van 50μm tot 200μm uitstrekt. De dikte hangt van het type van de Gedrukte Kringsraad en de verbruikersvraag af.

Deze laag schijnt de aluminium Gedrukte de kerntechnologie van de Kringsraad te zijn. Het heeft dezelfde functionaliteit zoals dat van hetthermische verouderen. Voorts heeft het de capaciteit om thermische spanning evenals mechanische spanning te weerstaan.

De Laag van de aluminiumbasis

Wanneer wij de laag van de aluminiumbasis zeggen, bedoelen wij eigenlijk het aluminiumsubstraat. Dit substraat steunt alle componenten huidig op de raad. Het bindt de componenten aan de raad. Het is noodzakelijk voor dit substraat hoogst thermaal geleidend te zijn.

De basislaag moet ook geschikt voor de verschillende mechanische processen met inbegrip van knipsel, ponsen, en boring zijn.

Basismembraan

Het loon van de aluminiumbasis een belangrijke rol in de bescherming van PCB-aluminiumoppervlakte. Het zorgt ervoor dat de oppervlakte van agent ets en het schaven veilig is. Er zijn twee belangrijke soorten basismembraan, eerste gewone en tweede anti-hoge temperatuur.

Het gewone membraan weerstaat gewoonlijk temperatuur lager dan 120°C. In tegendeel, kan de anti-hoge temperatuur tot 250°C. weerstaan.

Het anti-hoge type is de beste keus voor hete luchtsoldeersel het nivelleren.



PCBA-Mogelijkheden
Kant en klare PCBA
PCB+components sourcing+assembly+package
Assemblagedetails
SMT en door-Gat, ISO SMT en ONDERDOMPELINGSlijnen
Levertijd
Prototype: 15 het werkdagen. Massaorde: 20~25 het werkdagen
Het testen op producten
Het vliegen Sondetest, Röntgenstraalinspectie, AOI Test, Functietest
Hoeveelheid
Min hoeveelheid: 1pcs. Prototype, kleine orde, massaorde, O.K. allen
Nodig dossiers
PCB: Gerberdossiers (CAM, PCB, PCBDOC)
Componenten: Stuklijst (BOM-lijst)
Assemblage: Oogst-n-plaats dossier
PCB-Comité Grootte
Min grootte: 0.25*0.25 duim (6*6mm)
Maximum grootte: 20*20 duim (500*500mm)
PCB-Soldeerseltype
In water oplosbaar Soldeerseldeeg, loodvrije RoHS
Componentendetails
Passief neer aan grootte 0201
BGA en VFBGA
Loodvrij Chip Carriers /CSP
Tweezijdige SMT-Assemblage
Fijne Hoogte aan 0.8mils
De Reparatie en Reball van BGA
Deelverwijdering en Vervanging
Componentenpakket
Besnoeiingsband, Buis, Spoelen, Losse Delen
PCB-assemblageproces
Boring-Blootstelling-Plateren-Etaching & het Ontdoen van-Ponsen-Het elektro Testen-SMT-Golf
Het solderen-Het assembleren-ICT-Functie het Testen-Temperatuur & Vochtigheids het Testen


OEM SMD 12V 18W de Dienst van de Douanesilkscreen van de de LEIDENE Kringsraad van PCB 0


FAQ:

Q1. Hebt u beperkte MOQ?
A: Wij hebben geen beperkte MOQ, de minimumorde die wij zijn 1pcs hebben goedgekeurd.

Q2. Hoe kan ik een steekproef om uw kwaliteit te controleren ertoe brengen?
A: Na prijsbevestiging, kunt u orden voor steekproeven voor uw het testen en evaluatie plaatsen.

Q3:  Hoe lang is de levertijd?
A:  Voor steekproeven, zal het 5-7 het werkdagen vergen; voor bulkorders, zal het 10-15 woorddagen vergen.
