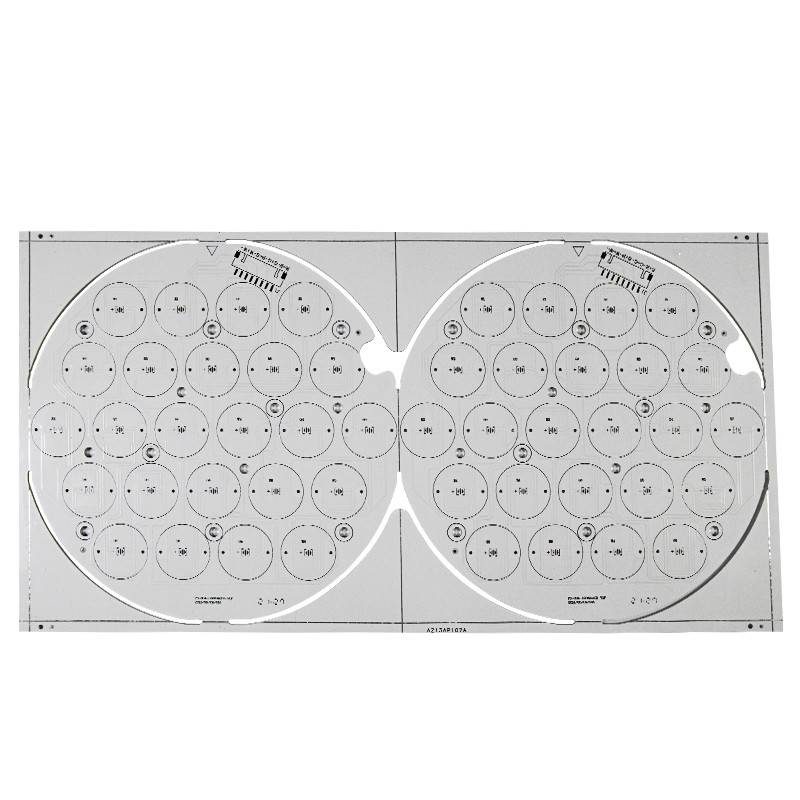

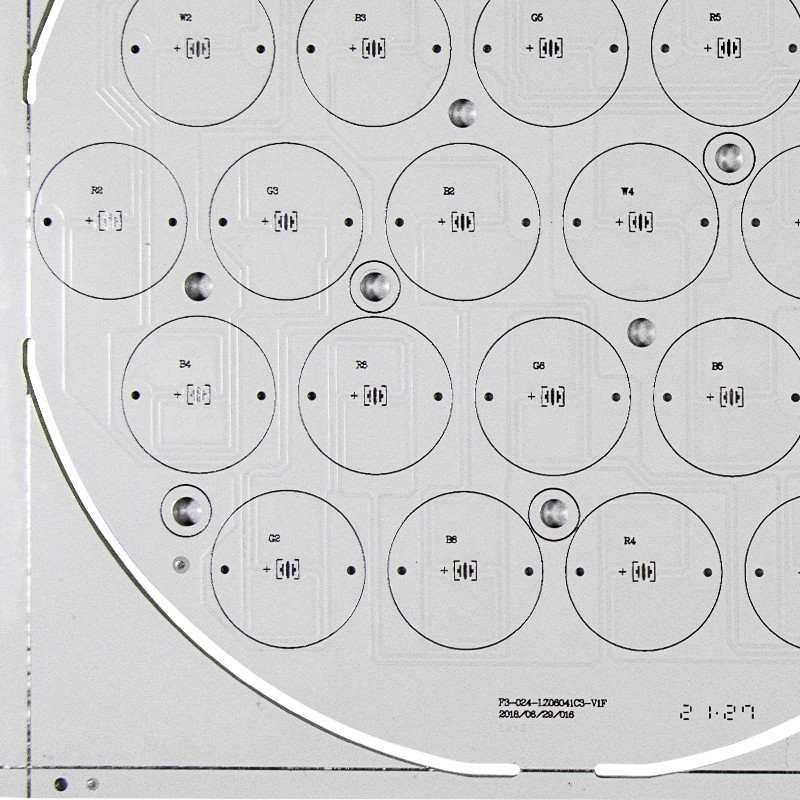

De ronde LEIDENE van PCB 150mm SMD Raad van PCB VOOR 100 Watts 3030 Verlichting
De ronde SMD-LEIDENE Raad Dia 150mm 100 Geleide Watts SMD 3030 van PCB 2 Jaar Garantie
Aluminiumpc is één type van raad van de metaal de kern gedrukte kring (MCPCB), wijd wordt gebruikt in de LEIDENE verlichtingsindustrie.
Als u de Fabrikant van Aluminiumpcb zoekt, heeft Yizhuo rijke ervaring in de productie van Aluminiumpcb met hoog warmtegeleidingsvermogen, bieden wij de eerste klassendienst en uitgebreide high-tech opties aan.
MCPCB, PCB van de Metaalkern, thermische PCB – welke naam u verkiest, zij zijn alle raad die een onedel metaalmateriaal als gedeelte van de hitteverspreider van de kringsraad gebruikt. Deze types van worden typisch vervaardigd met een metaalbasis die uit (gemeenschappelijkste) bestaat aluminium maar kunnen ook met koper worden veroorzaakt.
Nr. |
Punt |
Massaproduktie |
Prototype |
1 |
Lagen |
1-8 lagen |
1-36 lagen |
2 |
Max. Comité Grootte |
600*770mm (23,62 ″ *30.31 ″) |
600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 |
Max.Board Dikte |
8.5mm |
8.5mm |
4 |
Min. Raadsdikte |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
Min Inner Layer Clearance |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Min Line-breedte |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
7 |
Min Line-ruimte |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
8 |
Min.Hole Grootte |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Min geplateerde gatendikte |
20um (0.8mil) |
20um (0.8mil) |
10 |
Het gatengrootte van Min Blind /Buried |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
PTH Dia. Tolerantie |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
PTH niet Dia. Tolerantie |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
De Afwijking van de gatenpositie |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
Toepassingen van Aluminiumpcb:
Algemene verlichtingstoepassingen (Straatlantaarn, Flitslicht, Schijnwerper, enz.)
Achter lichte eenheidstoepassingen
Systeem automobiel LEIDENE toepassingen
Machtsconvertors: telecommunicatie, hoogspanningsregelgever, voedingen
De toepassingen van de hybride/elektrische motorcontrole
Photovoltaic
FAQ:
Q1. Wat nodig is voor het citaat van PCB PCBA?
A: Hoeveelheid, Gerber-dossier en Technische vereisten (het materiaal, oppervlakte beëindigt behandeling, koperdikte, raadsdikte,…)
Q2: Worden al uw producten verklaard met UL, ROHS enz.
A: Ja, worden wij verklaard aan ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Hoe lang is de levertijd?
A: Voor steekproeven, zal het 5-7 het werkdagen vergen; voor bulkorders, zal het 10-15 woorddagen vergen.
