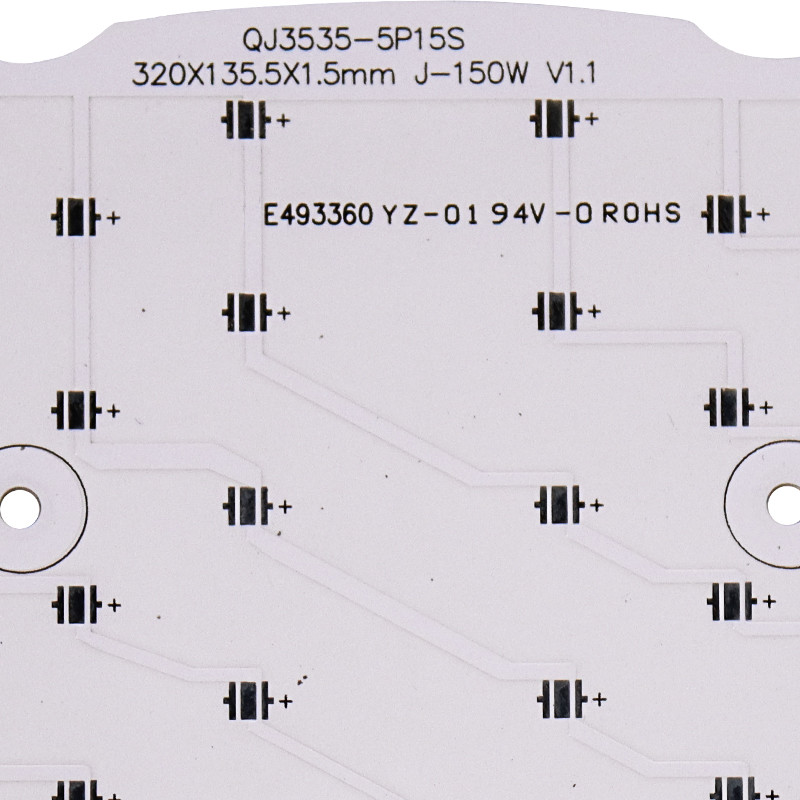

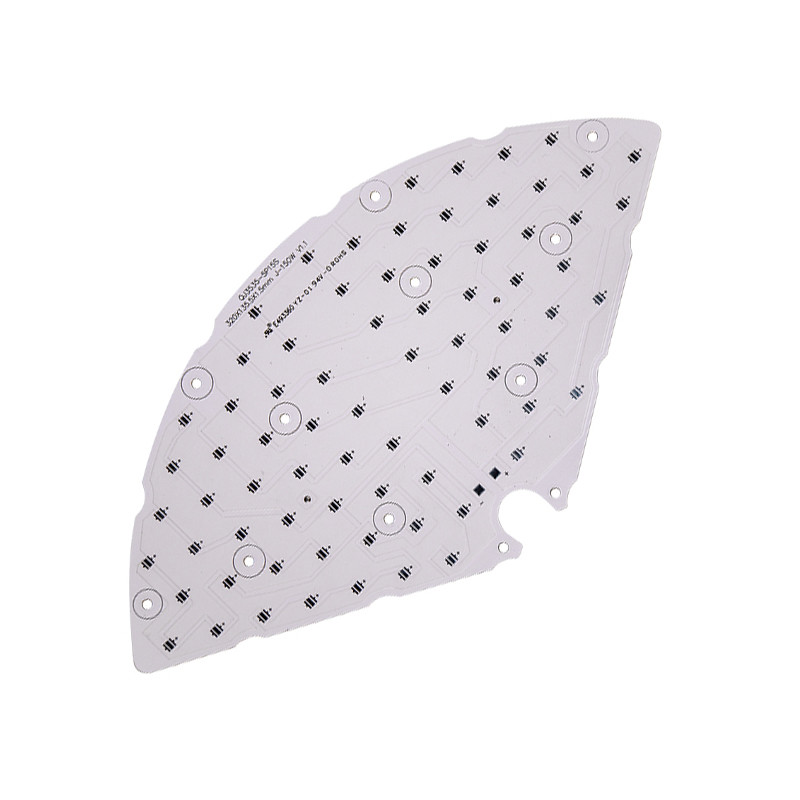

Enige Zijaluminium94v0 LEIDENE Strookpcb Witte Zwarte Silkscreen
Van het LEIDENE Raad 94 v0 van PCB Strook leidde Enige Zijaluminium mcpcb voor licht
De Stapel van aluminiumpcb op details als tekening.
1. Het Koper van aluminiumpcb vindt Laag
Laag de van de koperkring (sporen) wordt geëtst om de gedrukte kring te vormen, In vergelijking met FR4-materiaal,
Aluminiumpcb kan hogere elektrische stroom dragen wanneer zelfde dikke kringslaag en zelfde spoorbreedte.
2. De Laag van aluminiumpcb Dielectic
De dielectic laag is de kerntechnologie van Aluminiumpcb, die hoofdzakelijk als functie van adhesie, isolatie en hittegeleiding dient.
Beter is het warmtegeleidingsvermogen van isolatie, spreiden de componenten sneller de hitte uit wanneer zij werken, wat het doel kan realiseren als het verbeteren van machtslading van de modules, die volume verminderen, die levensduur uitbreiden en de outputmacht verhogen.
3. De Laag van het het Metaalsubstraat van aluminiumpcb
Gewoonlijk, overwegend de kosten en het technische kenmerk, is het aluminium de ideale keus. De beschikbare aluminiumplaten zijn 6061,5052,1060 enz.
PERIODIEK |
PUNT |
TECHNISCHE GEGEVENS |
1 |
Productnaam |
Hoog - kwaliteitsbasis 5630 leidde de Raad van Aluminiumpcb |
2 |
Merk |
sunsoar |
3 |
Laag |
1-24 lagen |
4 |
Max Board Size |
457x610mm |
5 |
Min Board Thickness |
4 (lagen) 0.40mm/16mil |
6 (lagen) 0.80mm/32mil |
||
8 (lagen) 1.00mm/40mil |
||
10 (lagen) 1.20mm/48mil |
||
6 |
Min Line Width 1 |
0.10mm/4mil |
7 |
MinLine het Uit elkaar plaatsen |
0.10mm/4mil |
8 |
Min Hole Size |
0.20mm/8mil |
9 |
PTH-Muurdikte |
0.020mm/0.8mil |
10 |
PTH-diatolerantie |
±0.05mm/±2mil |
11 |
NPTH-de tolerantie van gatendia |
±0.025mm/±1mil |
12 |
Overzicht Tolence |
±0.1mm/±4mil |
13 |
S/M Pitch |
0.08mm/3mil |
14 |
Beeldverhouding |
10:1 |
15 |
De Omslag en de Draai van PCB |
≤0.7% |
16 |
Elektrische Sterkte |
>1.3KV/mm |
17 |
Schilsterkte |
1.4N/mm |
18 |
De Schuring van het soldeerselmasker |
≥6H |
19 |
PCB-Brandbaarheid |
94V-0 |
20 |
Impedantiecontrole |
±5% |
FAQ:
Q1. Bent u een fabriek of een handelsbedrijf?
A: Wij hebben onze eigen de productie & de Assemblage van PCB fabriek.
Q2: Worden al uw producten verklaard met UL, ROHS enz.
A: Ja, worden wij verklaard aan ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Welke dienst hebt u?
A: Wij verstrekken PCB-vervaardiging, componenten die, PCB-assemblage, volledige assemblage kopen.
