Van de LEIDENE van SMD 3030 het Gedrukte OEM HASLENIG OSP Kringsraad Oppervlakte Eindigen
geleide raad van de bestuurderskring 3030 Geleide Geleide Buis Lichte Mcpcb voor licht
Voordelen van Aluminium PCBs:
Het gebruik van Aluminium PCBs biedt verscheidene voordelen over dat van regelmatige Fr-4 PCBs aan. Vergeleken bij standaard Fr-4 bouw, biedt het Aluminium PCBs een dramatisch superieure hittedissipatie aan. Hoewel slechts een tiende van de dikte van conventioneel epoxy-glas, de diëlektrica in een Aluminiumpcb thermaal 5 tot 10 keer kan zijn geleidender. Dit maakt thermisch die beheer in exponentieel efficiënter van Aluminiumpcbs bij dat van een conventionele stijve PCB wordt vergeleken. Daarom kunnen de ontwerpers lagere kopergewichten in Aluminium PCBs gebruiken dan die voorgesteld door IPC in hun hitte-stijging grafieken.
Verschillende Types van Aluminium PCBs
De fabrikanten zijn succesvol in vernieuwende verschillende types van Aluminium PCBs zoals geweest:
Flexibel Aluminium PCBs: Deze gebruiken nieuwe flexibele diëlektrica die Polyimide-harssystemen met ceramische vullers voor uitstekende elektroisolatie, warmtegeleidingsvermogen, en flexibiliteit kenmerken. De metaalbasis gebruikt flexibel Aluminium zoals 5754 of gelijkaardig. De combinatie produceert een PCB die de gebruiker in plaats, maar niet gebruik voor regelmatige verbuiging kan buigen.
Hybride Aluminium PCBs: Deze gebruiken een niet thermisch materiaal als de gedeeltelijke montage, die fabricator onafhankelijk verwerkt, en toen banden aan de Aluminiumbasis gebruikend thermische materialen. Bijvoorbeeld, conventionele 2 - of 4 laag Fr-4 PCB in entrepot op een Aluminiumbasis helpt om hittedissipatie en mechanische starheid te verbeteren
Producttype |

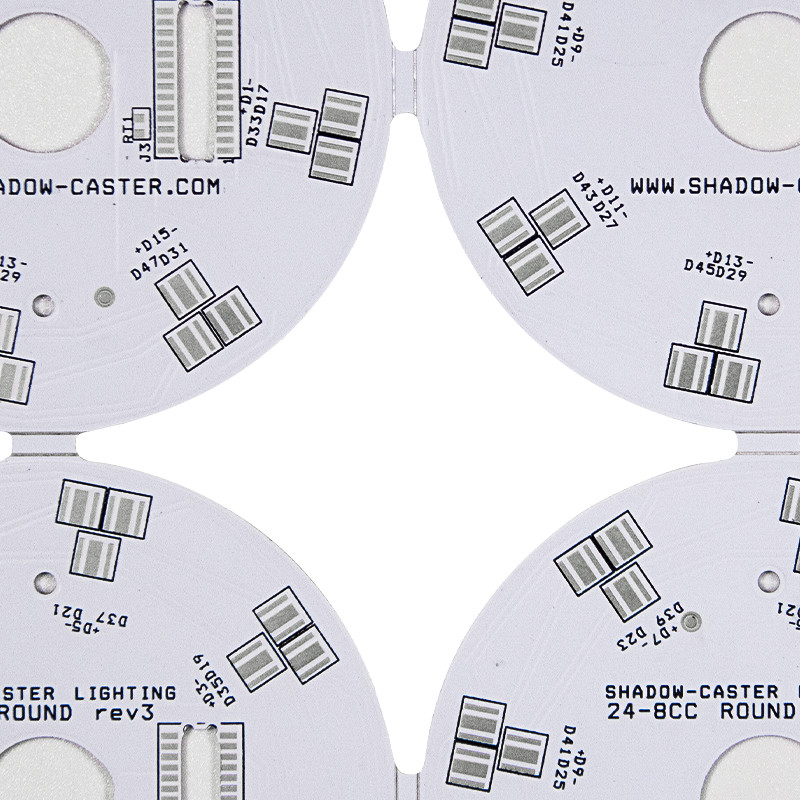

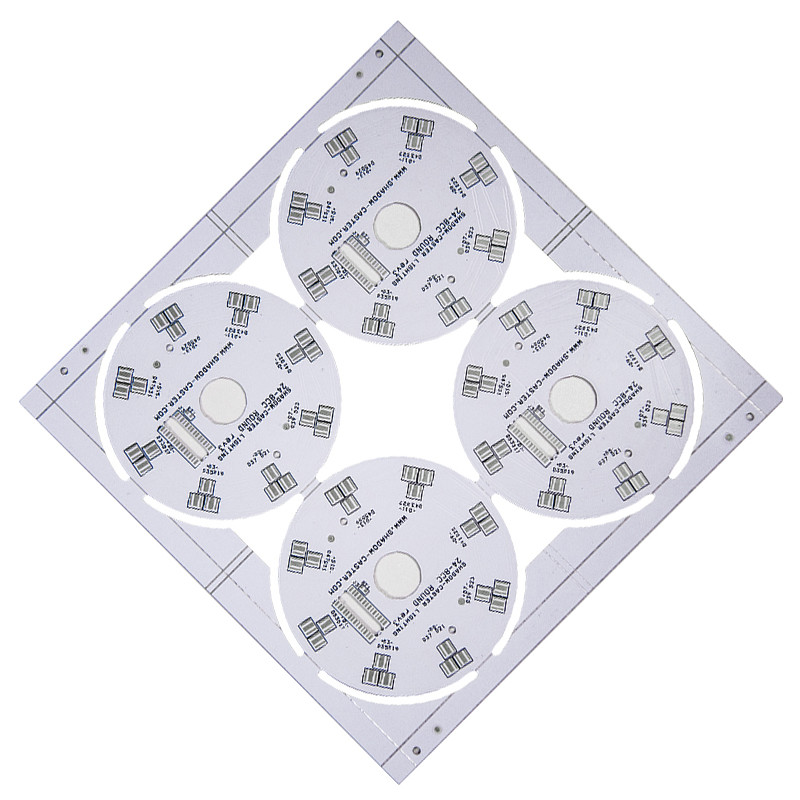

Rond Geleide PCB-Raad |
Maximumcomité grootte |
20 " *24“ (1170mm*600mm) |
Koperdikte |
0.5oz, 1oz, 2oz, 3oz en 4 oz |
Diëlektrische Dikte (aan Substraat) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm en 3.2mm |
Gebeëindigde Raadsdikte |
0.4mm tot 4.0mm |
Diktetolerantie |
+/-10% |
Aluminium het Machinaal bewerken |
Matrijs-Slaat boren, het Onttrekken, het Malen, het Verpletteren, breekt beschikbaar lusje af |
Min. beëindigen gatengrootte |
0.25mm |
Max.working voltage |
2.5kVDC (Diëlektrische 0.075mm), 3.75kVDC (Diëlektrische 0.15mm) |
Min.Track Breedte |
0.2mm (8mils) |
Min.Track hiaat |
0.2mm (8mils) |
Min. SMD-stootkussenhoogte |
0.2mm (8mils) |
Oppervlakte het Eindigen |
HASL, Loodvrije HASL, Onderdompelingsgoud, Flitsgoud, OSP |
Soldermaskkleur |
Wit, Zwart, Beschikbare anderen |
Legendekleur |
Zwart, Wit, Beschikbare anderen |
Aluminiumpcb worden wijd gebruikt in LEIDENE verlichting met goede warmtegeleidingsvermogen. Wij voorzien groot materiaal van hoge warmtegeleidingsvermogen om stabiel en met lange levensuur voor het geleide product en machtsleveranciersproject ervoor te zorgen.
Eigenschappen:
IPC 6013 types 1, 2, & 3
1-4 lagenmogelijkheden
1W-300W/mk warmtegeleidingsvermogen
Hoge norm LEIDEN super wit soldeerselmasker.
FAQ:
Q1. Kan ik een steekproeforde voor geleid licht hebben?
A: Ja, stemmen in wij steekproef met orde om kwaliteit te testen en te controleren. De gemengde steekproeven zijn aanvaardbaar.
Q2: Hebt u naverkoopproduct onderhouden beschikbaar voor uw klanten?
A: Ja, voor om het even welke kwaliteitsproblemen zal Fulltronics de onze verantwoordelijkheid nemen om het voor u op om het even welk ogenblik op te lossen.
Q3: Hoe ongeveer de het Verschepen kosten?
A: De het verschepen kosten worden bepaald door de bestemming, gewicht, die grootte van de goederen inpakken. Gelieve te laten ons weten of wenst u ons om u te citeren de het verschepen kosten.
