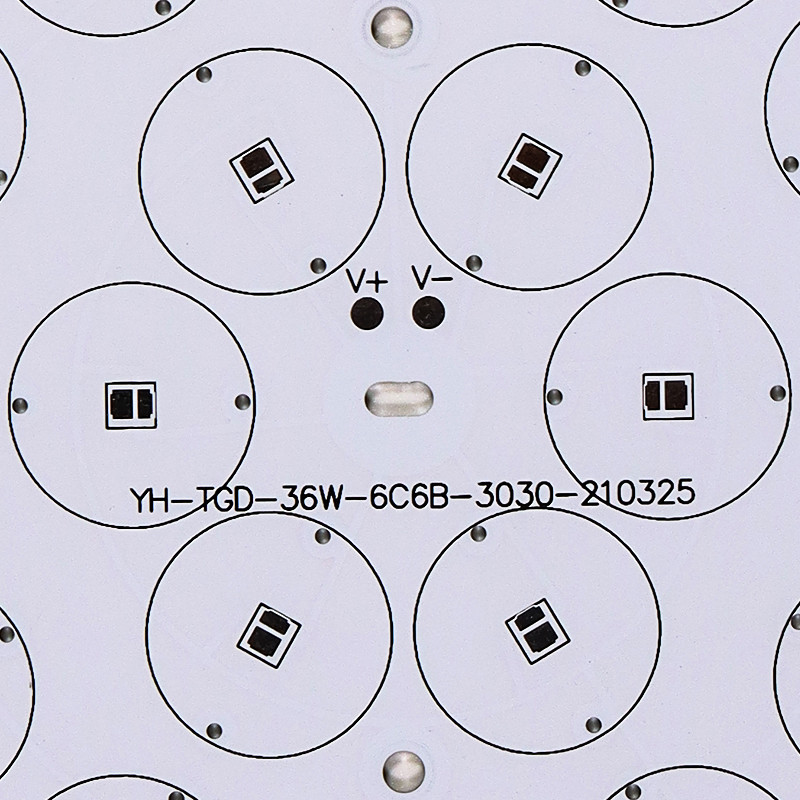

Aluminium24v het Lichte LEIDENE Koperdikte 0.5OZ 1OZ 1.5OZ van MCPCB
2pcs
MOQ
large.img.alt
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: Yizhuo
Certificering: CE,ROHS,UL
Modelnummer: MC Raad 10 van PCB
Hoog licht:

24v lichte LEIDENE MCPCB

,

1.5OZ koper LEIDENE MCPCB

,

ODM Aluminium Beklede PCB

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Vacuümverpakking + de doos van het Goede kwaliteitskarton
Levertijd: 10-12 het werkdagen
Betalingscondities: T/T, Western Union
Specificaties
Koperdikte: 0.5OZ, 1OZ, 1.5OZ
Materiaal: Aluminiumgrondstof
Raadsdikte: 0.8MM, 1.0MM, 2.0MM
PCB-norm: Ipc-a-610 d/ipc-III Norm
Certificering: CE,UL,ROHS
Leverancierstype: OEM/ODM douane
Productomschrijving

Aluminium24v het Lichte LEIDENE Koperdikte 0.5OZ 1OZ 1.5OZ van MCPCB



Van de de Kringsraad van aluminium de 24v geleide lichte PCB van de de Kringsraad Gedrukte verlichting van PCB



De Prestaties van PCB van de aluminiumbasis:


  • Beter hittedissipatie en geleidingsvermogen: Vergeleken met gewone FR4-PCB, heeft aluminiumpcb de uitstekende prestaties van de hittedissipatie. Bijvoorbeeld, Fr4-zal PCB met een dikte van 1.5mm een thermische weerstand van 20-22 graden per watts hebben, terwijl aluminiumpcb met een diepte van 1.5mm een thermische weerstand van 1-2 graden per watts zal hebben.

  • Er is geen ernstig probleem van thermische uitbreiding of samentrekking: elke substantie heeft zijn coëfficiënt van thermische uitbreiding. CTE van aluminium (22ppm/C) en koper (18ppm/C) is vrij dicht. Sinds het werk van aluminiumpcbs goed in termen van Thermische dissipatie, hebben zij niet de strenge uitbreiding of samentrekkingskwesties. Zij werken uitstekend en zijn duurzaam en betrouwbaar.

  • Dimensionale Stabiliteit: het aluminium PCBs toont dimensionale stabiliteit en stabiele grootte. Bijvoorbeeld, wanneer zij van 30-140 graden worden verwarmd, had hun grootte slechts een verandering door 2.5%-3.0%.

  • Anderen: Het aluminium PCBs kan in de oppervlakte van het machtsapparaat worden gebruikt opzet technologie. Zij zijn geldig voor gebruik in kringsontwerp wegens hun prestaties in termen van thermische uitbreiding van kringsontwerp. Zij helpen om producthoudbaarheid en de dichtheid van de productmacht te verlengen. Zij zijn ook uiterst betrouwbaar. Zij kunnen helpen om het totale volume van het product te krimpen en zijn ook een goedkopere optie. Zij tonen elektromagnetische beveiliging en hoge diëlektrische sterkte.

PCB Capactity

Grondstof

Fr-4, 22F, cem-3, cem-1, aluminium, HB, 94V0

Lagen

1-22 lagen

Max Panel

1550mm*800mm

Koperdikte

0.5oz, 1oz, 2oz, 3oz, 4oz

Diëlektrische Dikte

0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm

De Dikte van de raadskern

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm en 3.2mm

Raadsdikte

0.4mm - 4.0mm

Diktetolerantie

+/-10%

Aluminium het Machinaal bewerken

Matrijs-Slaat boren, het Onttrekken, het Malen, het Verpletteren, breekt beschikbaar lusje af

Min Hole

0,2 mm

Max Working Voltage

2.5kVDC (Diëlektrische 0.075mm), 3.75kVDC (Diëlektrische 0.15mm)

Min Track Width

0.2mm (8mil)

Min Track Gap

0.2mm (8mil)

Min SMD-Stootkussenhoogte

0.2mm (8mil)

Oppervlakte het Eindigen

Loodvrije HASL, Onderdompelingsgoud, Onderdompelingszilver

De Kleur van het soldeerselmasker

Groene, Blauwe enz.

Legendekleur

Zwarte, Witte enz.

E-test

Ja

Certificaat

UL/CUL/ROHS/ISO9001

Aluminium24v het Lichte LEIDENE Koperdikte 0.5OZ 1OZ 1.5OZ van MCPCB 0Aluminium24v het Lichte LEIDENE Koperdikte 0.5OZ 1OZ 1.5OZ van MCPCB 1





FAQ:



Q1: Hoe ongeveer uw leveringscapaciteit?

A: Voor PCB-raad, moet u dossiers van Gerber-dossier voorbereiden, zou het omvattend de formaten van RS274X, van ODB++, van DXF, van PCB, van PCBDOC enz. moeten. Voor PCBA (PCB met gesoldeerde componenten), behalve het dossier voor PCB, moet u ook de BOM-lijst (componentenlijst), Oogst en Plaatsdossier (txt formaat), echt steekproefbeeld of 3D PDF-versiedossier enz. voorbereiden.



Q2: Hoe ongeveer de het Verschepen kosten?

A: De het verschepen kosten worden bepaald door de bestemming, gewicht, die grootte van de goederen inpakken. Gelieve te laten ons weten of wenst u ons om u te citeren de het verschepen kosten.



Q3: Zijn mijn dossiers veilig?

A:  Uw dossiers worden gehouden in volledige veiligheid. Wij beschermen het intellectuele eigendom voor onze klanten in het gehele proces. Alle documenten van klanten worden nooit gedeeld met om het even welke derde partijen.
